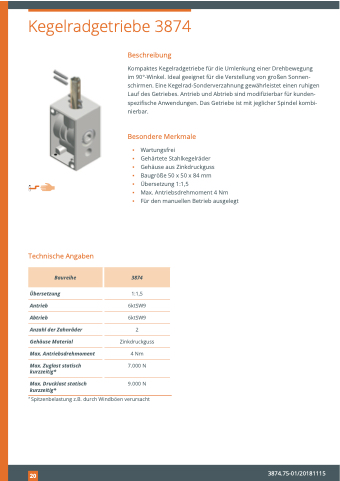

Kegelradgetriebe 3874
Technische Angaben
Übersetzung
Antrieb
Abtrieb
Anzahl der Zahnräder
Gehäuse Material
Max. Antriebsdrehmoment
Max. Zuglast statisch kurzzeitig*
Max. Drucklast statisch kurzzeitig*
1:1,5 6ktSW9 6ktSW9
2 Zinkdruckguss 4 Nm
Beschreibung
Kompaktes Kegelradgetriebe für die Umlenkung einer Drehbewegung im 90°-Winkel. Ideal geeignet für die Verstellung von großen Sonnen- schirmen. Eine Kegelrad-Sonderverzahnung gewährleistet einen ruhigen Lauf des Getriebes. Antrieb und Abtrieb sind modifizierbar für kunden- spezifische Anwendungen. Das Getriebe ist mit jeglicher Spindel kombi- nierbar.
Besondere Merkmale
▪ Wartungsfrei
▪ Gehärtete Stahlkegelräder
▪ Gehäuse aus Zinkdruckguss
▪ Baugröße 50 x 50 x 84 mm
▪ Übersetzung 1:1,5
▪ Max. Antriebsdrehmoment 4 Nm
▪ Für den manuellen Betrieb ausgelegt
Baureihe
3874
7.000 N
9.000 N
* Spitzenbelastung z.B. durch Windböen verursacht
210
3874.75-01/20181115
