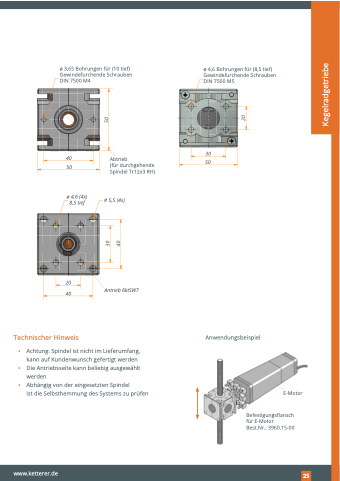

Page 25 - Ketterer – Kegelradgetriebe
P. 25
ø 3,65 Bohrungen für (10 tief) Gewindefurchende Schrauben DIN 7500 M4
ø 4,6 Bohrungen für (8,5 tief) Gewindefurchende Schrauben DIN 7500 M5
30 50
40 50
20 40
Technischer Hinweis
Abtrieb
(für durchgehende Spindel Tr12x3 RH)
▪ Achtung: Spindel ist nicht im Lieferumfang, kann auf Kundenwunsch gefertigt werden
▪ Die Antriebsseite kann beliebig ausgewählt werden
▪ Abhängig von der eingesetzten Spindel
ist die Selbsthemmung des Systems zu prüfen
E-Motor
Antrieb 6ktSW7
Anwendungsbeispiel
Befestigungsflansch für E-Motor Best.Nr.: 3960.15-00
www.ketterer.de
25
ø 4,6 (4x) 8,5 tief
ø 5,5 (4x)
30 40
50
20
Kegelradgetriebe
