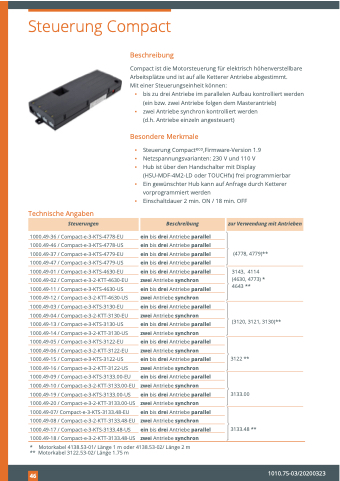

Page 46 - Ketterer – Broschüre Getriebemotoren und Spindelantriebe

Steuerung Compact
Technische Angaben
1000.49-36 / Compact-e-3-KTS-4778-EU 1000.49-46 / Compact-e-3-KTS-4778-US 1000.49-37 / Compact-e-3-KTS-4779-EU 1000.49-47 / Compact-e-3-KTS-4779-US 1000.49-01 / Compact-e-3-KTS-4630-EU 1000.49-02 / Compact-e-3-2-KTT-4630-EU 1000.49-11 / Compact-e-3-KTS-4630-US 1000.49-12 / Compact-e-3-2-KTT-4630-US 1000.49-03 / Compact-e-3-KTS-3130-EU 1000.49-04 / Compact-e-3-2-KTT-3130-EU 1000.49-13 / Compact-e-3-KTS-3130-US 1000.49-14 / Compact-e-3-2-KTT-3130-US 1000.49-05 / Compact-e-3-KTS-3122-EU 1000.49-06 / Compact-e-3-2-KTT-3122-EU 1000.49-15 / Compact-e-3-KTS-3122-US 1000.49-16 / Compact-e-3-2-KTT-3122-US 1000.49-09 / Compact-e-3-KTS-3133.00-EU 1000.49-10 / Compact-e-3-2-KTT-3133.00-EU 1000.49-19 / Compact-e-3-KTS-3133.00-US 1000.49-20 / Compact-e-3-2-KTT-3133.00-US 1000.49-07/ Compact-e-3-KTS-3133.48-EU 1000.49-08 / Compact-e-3-2-KTT-3133.48-EU 1000.49-17 / Compact-e-3-KTS-3133.48-US 1000.49-18 / Compact-e-3-2-KTT-3133.48-US
ein bis drei Antriebe parallel ein bis drei Antriebe parallel ein bis drei Antriebe parallel ein bis drei Antriebe parallel ein bis drei Antriebe parallel zwei Antriebe synchron
ein bis drei Antriebe parallel zwei Antriebe synchron
ein bis drei Antriebe parallel zwei Antriebe synchron
ein bis drei Antriebe parallel zwei Antriebe synchron
ein bis drei Antriebe parallel zwei Antriebe synchron
ein bis drei Antriebe parallel zwei Antriebe synchron
ein bis drei Antriebe parallel zwei Antriebe synchron
ein bis drei Antriebe parallel zwei Antriebe synchron
ein bis drei Antriebe parallel zwei Antriebe synchron
ein bis drei Antriebe parallel zwei Antriebe synchron
(4778, 4779)**
3143, 4114 (4630, 4773) * 4643 **
(3120, 3121, 3130)**
3122 **
3133.00
3133.48 **
Beschreibung
Compact ist die Motorsteuerung für elektrisch höhenverstellbare Arbeitsplätze und ist auf alle Ketterer Antriebe abgestimmt.
Mit einer Steuerungseinheit können:
▪ bis zu drei Antriebe im parallelen Aufbau kontrolliert werden (ein bzw. zwei Antriebe folgen dem Masterantrieb)
▪ zwei Antriebe synchron kontrolliert werden (d.h. Antriebe einzeln angesteuert)
Besondere Merkmale
▪ ▪ ▪
▪ ▪
Steuerung Compacteco,Firmware-Version 1.9 Netzspannungsvarianten: 230 V und 110 V
Hub ist über den Handschalter mit Display (HSU-MDF-4M2-LD oder TOUCHfx) frei programmierbar Ein gewünschter Hub kann auf Anfrage durch Ketterer vorprogrammiert werden
Einschaltdauer 2 min. ON / 18 min. OFF
Steuerungen
Beschreibung
zur Verwendung mit Antrieben
* Motorkabel 4138.53-01/ Länge 1 m oder 4138.53-02/ Länge 2 m ** Motorkabel 3122.53-02/ Länge 1.75 m
416
1010.75-03/20200323
