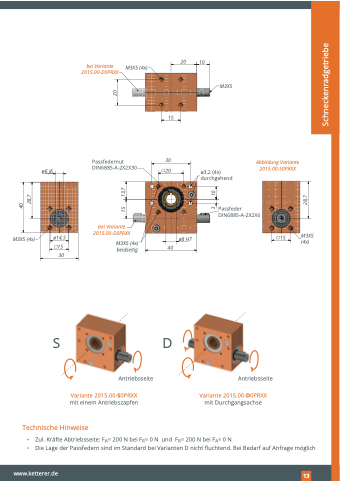

P. 13

  bei Variante 2015.00-D0PRXX
20 10
 M3X5 (4x)
                                                      M3X5
                                                                                                                                                                                                                    ø6 j6
Passfedernut DIN6885-A-2X2X30
bei Variante 2015.00-D0PRXX
M3X5 (4x) beidseitig
15
30 20
Abbildung Variante 2015.00-S0PRXX
ø3,2 (4x) durchgehend
Passfeder DIN6885-A-2X2X6
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                     M3X5 (4x)
ø8 H7
15
M3X5 (4x)
ø14,5
  15
40
  30
      SD Antriebsseite
Variante 2015.00-S0PRXX mit einem Antriebszapfen
Antriebsseite
     Technische Hinweise
▪ Zul. Kräfte Abtriebsseite: FA= 200 N bei FR= 0 N und FR= 200 N bei FA= 0 N
▪ Die Lage der Passfedern sind im Standard bei Varianten D nicht fluchtend. Bei Bedarf auf Anfrage möglich
Variante 2015.00-D0PRXX mit Durchgangsachse
www.ketterer.de
123
  40 28,7
15 13,7
3 10
28,7
20
Schneckenradgetriebe
