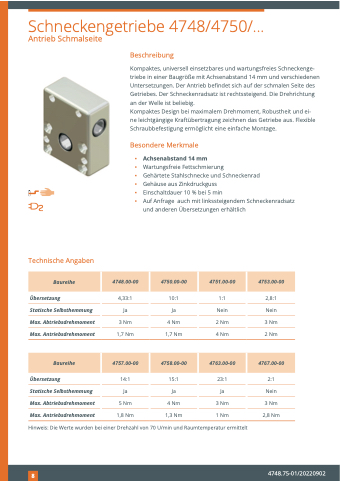

Schneckengetriebe 4748/4750/...
Antrieb Schmalseite
Beschreibung
Kompaktes, universell einsetzbares und wartungsfreies Schneckenge- triebe in einer Baugröße mit Achsenabstand 14 mm und verschiedenen Untersetzungen. Der Antrieb befindet sich auf der schmalen Seite des Getriebes. Der Schneckenradsatz ist rechtssteigend. Die Drehrichtung an der Welle ist beliebig.
Kompaktes Design bei maximalem Drehmoment, Robustheit und ei- ne leichtgängige Kraftübertragung zeichnen das Getriebe aus. Flexible Schraubbefestigung ermöglicht eine einfache Montage.
Besondere Merkmale
Technische Angaben
Übersetzung
Statische Selbsthemmung Max. Abtriebsdrehmoment Max. Antriebsdrehmoment
Übersetzung
Statische Selbsthemmung Max. Abtriebsdrehmoment Max. Antriebsdrehmoment
4,33:1 Ja
3 Nm 1,7 Nm
14:1 Ja
5 Nm 1,8 Nm
10:1 Ja
4 Nm 1,7 Nm
15:1 Ja
4 Nm 1,3 Nm
1:1 Nein 2 Nm 4 Nm
23:1 Ja 3 Nm 1 Nm
2,8:1 Nein 3 Nm 2 Nm
2:1 Nein 3 Nm 2,8 Nm
▪ ▪ ▪ ▪ ▪ ▪
Achsenabstand 14 mm
Wartungsfreie Fettschmierung
Gehärtete Stahlschnecke und Schneckenrad
Gehäuse aus Zinkdruckguss
Einschaltdauer 10 % bei 5 min
Auf Anfrage auch mit linkssteigendem Schneckenradsatz und anderen Übersetzungen erhältlich
Baureihe
4748.00-00
4750.00-00
4751.00-00
4753.00-00
Baureihe
4757.00-00
4758.00-00
4763.00-00
4767.00-00
Hinweis: Die Werte wurden bei einer Drehzahl von 70 U/min und Raumtemperatur ermittelt
