Kegelradgetriebe mit Spindeleinheit 3010 | 3011

Beschreibung

Universell einsetzbare Hubeinheit mit Kegelradgetriebekopf für lineare Antriebslösungen.
Mögliche Anwendungen sind höhenverstellbare Tische, diverse Verstellfunktionen bei Möbelgegenständen sowie jegliche Art linearer Verstellung im Wohn- und Officebereich. Einfache Schraubbefestigungen ermöglichen einen leichten Systemaufbau und eine unkomplizierte Montage.

Besondere Merkmale

  • Wartungsfrei
  • Getriebeübersetzung Richtung Spindel 1,3:1
  • Antriebsdrehmoment am Getriebekopf bei Anwendung mit mehreren Spindeleinheiten: Max. 3 Nm
  • Gehäuse aus glasfaserverstärktem Kunststoff
  • Gehärtete Stahlkegelräder mit robuster, verstärkter Verzahnung
  • Für den manuellen Antrieb geeignet
  • Variable Anzahl der Kegelräder zur Bewegungsumlenkung und frei wählbare Position des Antriebs
  • Auf Anfrage sind auch weitere Spindeltypen lieferbar

Variantenschlüssel

3010: Varianten mit rechts drehenden Spindeln
3011: Varianten mit links drehenden Spindeln

Technische Hinweise

  • Die Hubeinheiten sind durch ein separates Führungssystem gegen die Einwirkung von Seitenkräften zu schützen.
  • Achtung: Die Spindelsysteme mit einer Spindelsteigung > 3mm sind gegebenenfalls nicht mehr selbsthemmend. Die Selbsthemmung ist in der Anwendung zu prüfen.
  • Die Hubeinheit ist nur auf Druck belastbar.
  • Sind in der Anwendung mehrere Hubeinheiten gleichzeitig eingesetzt, ist der max. Antriebsdrehmoment am Getriebekopf von 3 Nm zu beachten!
  • Falsche Dimensionierung des Führungssystems kann zu Beschädigungen der Hubeinheit führen: Beachten Sie bitte die Konstruktions- und Sicherheitshinweise zu Spindelantrieben. Diese finden Sie unter:
    https://www.ketterer.de/downloads/anleitungen

3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer abgespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z.B. kostenloser Autodesk Viewer) öffnen und anschauen.

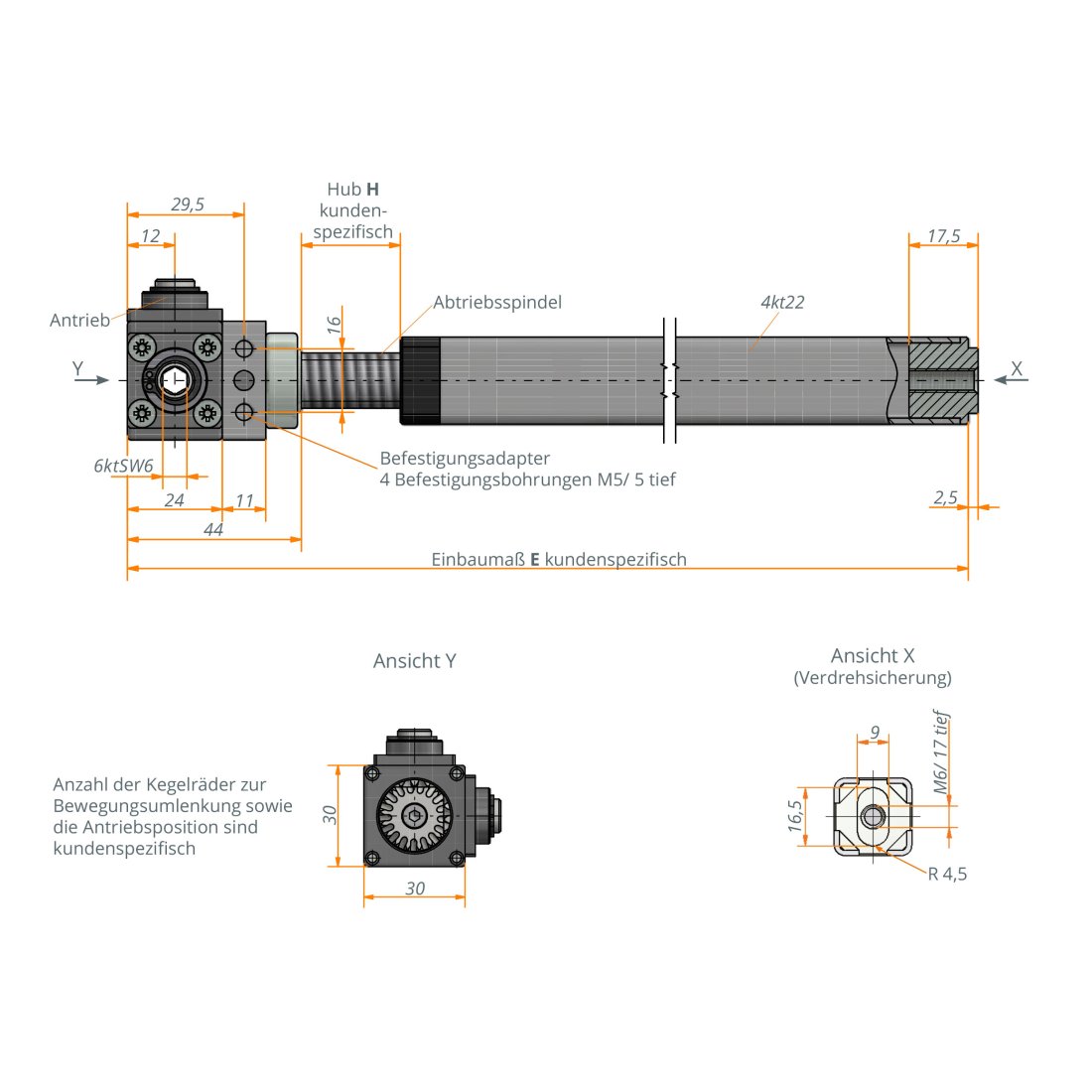

 Baureihe 3010 3011
Übersetzung Richtung Spindel 1,3:1 1,3:1
Übersetzung in Umlenkungsrichtung 1:1 1:1
Antrieb 6ktSW6 6ktSW6
Anzahl der Kegelräder max. 5 max. 5
Spindeltyp TR14x3 RH TR14x3 LH
Verfahrweg 2,3 mm/U 2,3 mm/U
Max. Hub Einbaumaß -99 mm Einbaumaß -99 mm
Max. Hubkraft 1200 N 1200 N
Erforderlicher Antriebsdrehmoment 1,7 Nm 1,7 Nm
Max. Antriebsdrehmoment Getriebekopf bei mehreren Spindeleinheiten* 3 Nm 3 Nm

* Siehe technische Hinweise
