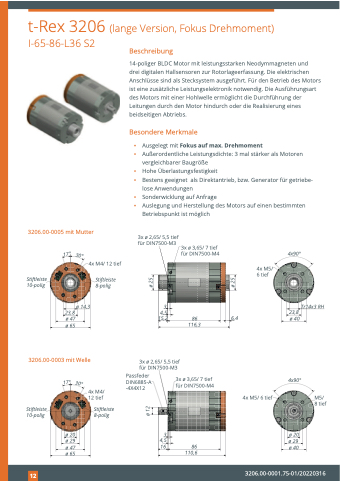

t-Rex 3206 (lange Version, Fokus Drehmoment)
I-65-86-L36 S2
Beschreibung
14-poliger BLDC Motor mit leistungsstarken Neodymmagneten und
drei digitalen Hallsensoren zur Rotorlageerfassung. Die elektrischen Anschlüsse sind als Stecksystem ausgeführt. Für den Betrieb des Motors ist eine zusätzliche Leistungselektronik notwendig. Die Ausführungsart des Motors mit einer Hohlwelle ermöglicht die Durchführung der Leitungen durch den Motor hindurch oder die Realisierung eines beidseitigen Abtriebs.
Besondere Merkmale
▪ Ausgelegt mit Fokus auf max. Drehmoment
▪ Außerordentliche Leistungsdichte: 3 mal stärker als Motoren
vergleichbarer Baugröße
▪ Hohe Überlastungsfestigkeit
▪ Bestens geeignet als Direktantrieb, bzw. Generator für getriebe-
lose Anwendungen
▪ Sonderwicklung auf Anfrage
▪ Auslegung und Herstellung des Motors auf einen bestimmten
3206.00-0005 mit Mutter
3x ø 2,65/ 5,5 tief für DIN7500-M3
3 4,5 15,2
3x ø 2,65/ 5,5 tief für DIN7500-M3
Stiftleiste 10-polig
Stiftleiste 8-polig
3206.00-0003 mit Welle
Stiftleiste 10-polig
4x M5/ 6 tief M5/ 8 tief
ø 20 ø 29 ø 40
12
3206.00-0001.75-01/20220316
23,8 ø 47 ø 65
6,4
ø 20 ø 29 ø 47 ø 65
3 4,5 16
ø 14,3
4x M4/ 12 tief
3x ø 3,65/ 7 tief für DIN7500-M4
86 116,3
4x M5/ 6 tief
4x90°
Tr14x3 RH 23,8
ø 40
4x90°
4x M4/ 12 tief
Stiftleiste 8-polig
Passfeder DIN6885-A -4X4X12
3x ø 3,65/ 7 tief für DIN7500-M4
86 110,6
Betriebspunkt ist möglich
17°
17°
30°
30°
ø 12
ø 25
ø 25
