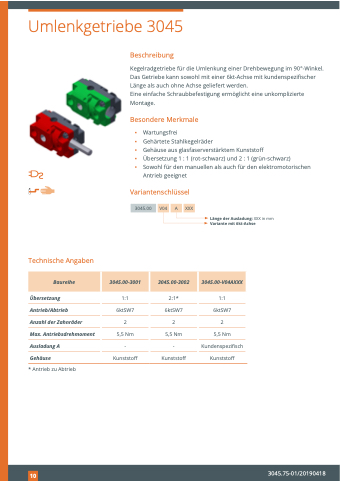

 Umlenkgetriebe 3045
Beschreibung
Kegelradgetriebe für die Umlenkung einer Drehbewegung im 90°-Winkel. Das Getriebe kann sowohl mit einer 6kt-Achse mit kundenspezifischer Länge als auch ohne Achse geliefert werden.
Eine einfache Schraubbefestigung ermöglicht eine unkomplizierte Montage.
Besondere Merkmale
▪ Wartungsfrei
▪ Gehärtete Stahlkegelräder
▪ Gehäuse aus glasfaserverstärktem Kunststoff
▪ Übersetzung 1 : 1 (rot-schwarz) und 2 : 1 (grün-schwarz)
▪ Sowohl für den manuellen als auch für den elektromotorischen
 Antrieb geeignet
Variantenschlüssel
 3045.00
V04 A
XXX
 Technische Angaben
Übersetzung Antrieb/Abtrieb
Anzahl der Zahnräder Max. Antriebsdrehmoment Ausladung A
Gehäuse
* Antrieb zu Abtrieb
1:1 6ktSW7 2
5,5 Nm
- Kunststoff
2:1* 6ktSW7 2
5,5 Nm
- Kunststoff
1:1 6ktSW7
2
5,5 Nm Kundenspezifisch Kunststoff
Länge der Ausladung: XXX in mm Variante mit 6kt-Achse
     Baureihe
3045.00-3001
3045.00-3002
3045.00-V04AXXX
                       10
3045.75-01/20190418
