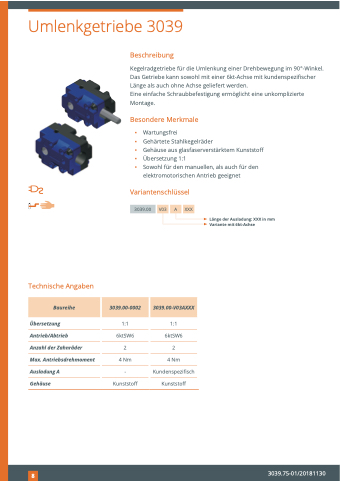

 Umlenkgetriebe 3039
Beschreibung
Kegelradgetriebe für die Umlenkung einer Drehbewegung im 90°-Winkel. Das Getriebe kann sowohl mit einer 6kt-Achse mit kundenspezifischer Länge als auch ohne Achse geliefert werden.
Eine einfache Schraubbefestigung ermöglicht eine unkomplizierte Montage.
Besondere Merkmale
▪ Wartungsfrei
▪ Gehärtete Stahlkegelräder
▪ Gehäuse aus glasfaserverstärktem Kunststoff
▪ Übersetzung 1:1
▪ Sowohl für den manuellen, als auch für den
elektromotorischen Antrieb geeignet
  Variantenschlüssel
 3039.00
V03 A XXX
 Technische Angaben
Übersetzung Antrieb/Abtrieb
Anzahl der Zahnräder Max. Antriebsdrehmoment Ausladung A
Gehäuse
1:1 6ktSW6 2
4 Nm
- Kunststoff
1:1 6ktSW6
2
4 Nm Kundenspezifisch Kunststoff
Länge der Ausladung: XXX in mm Variante mit 6kt-Achse
    Baureihe
3039.00-0002
3039.00-V03AXXX
                  18
3039.75-01/20181130
