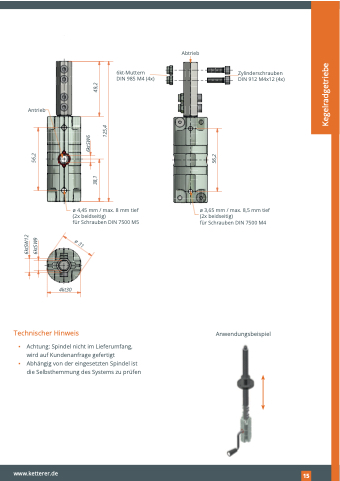

Page 15 - Ketterer – Kegelradgetriebe
P. 15
Abtrieb
Antrieb
6kt-Muttern DIN 985 M4 (4x)
ø 4,45 mm / max. 8 mm tief (2x beidseitig)
für Schrauben DIN 7500 M5
Zylinderschrauben DIN 912 M4x12 (4x)
ø 3,65 mm / max. 8,5 mm tief (2x beidseitig)
für Schrauben DIN 7500 M4
4kt30
Technischer Hinweis
▪ Achtung: Spindel nicht im Lieferumfang, wird auf Kundenanfrage gefertigt
▪ Abhängig von der eingesetzten Spindel ist die Selbsthemmung des Systems zu prüfen
Anwendungsbeispiel
www.ketterer.de
125
ø 31
6ktSW12 6ktSW9
56,2
38,1
6ktSW6 125,4
49,2
56,2
Kegelradgetriebe
