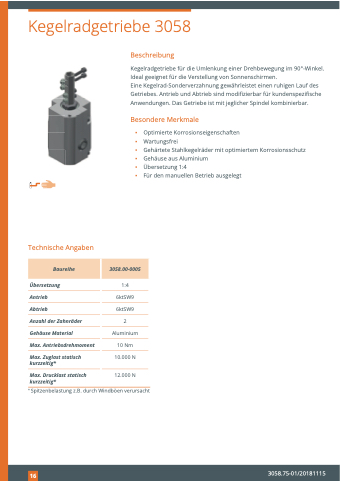

Page 16 - Ketterer – Kegelradgetriebe

Kegelradgetriebe 3058
Beschreibung
Kegelradgetriebe für die Umlenkung einer Drehbewegung im 90°-Winkel. Ideal geeignet für die Verstellung von Sonnenschirmen.
Eine Kegelrad-Sonderverzahnung gewährleistet einen ruhigen Lauf des Getriebes. Antrieb und Abtrieb sind modifizierbar für kundenspezifische Anwendungen. Das Getriebe ist mit jeglicher Spindel kombinierbar.
Besondere Merkmale
▪ Optimierte Korrosionseigenschaften
▪ Wartungsfrei
▪ Gehärtete Stahlkegelräder mit optimiertem Korrosionsschutz
▪ Gehäuse aus Aluminium
▪ Übersetzung 1:4
▪ Für den manuellen Betrieb ausgelegt
Technische Angaben
Übersetzung
Antrieb
Abtrieb
Anzahl der Zahnräder
Gehäuse Material
Max. Antriebsdrehmoment
Max. Zuglast statisch kurzzeitig*
Max. Drucklast statisch kurzzeitig*
1:4 6ktSW9 6ktSW9 2 Aluminium 10 Nm 10.000 N
Baureihe 3058.00-0005
12.000 N
* Spitzenbelastung z.B. durch Windböen verursacht
16
3058.75-01/20181115
