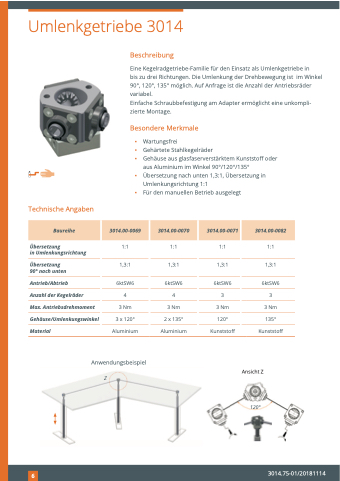

Umlenkgetriebe 3014
Technische Angaben
Übersetzung
in Umlenkungsrichtung
Übersetzung 90° nach unten
Antrieb/Abtrieb
Anzahl der Kegelräder
Max. Antriebsdrehmoment Gehäuse/Umlenkungswinkel Material
6ktSW6 4
3 Nm
3 x 120° Aluminium
6ktSW6 4
3 Nm
2 x 135° Aluminium
6ktSW6
3
3 Nm
120°
Kunststoff
Beschreibung
Eine Kegelradgetriebe-Familie für den Einsatz als Umlenkgetriebe in
bis zu drei Richtungen. Die Umlenkung der Drehbewegung ist im Winkel 90°, 120°, 135° möglich. Auf Anfrage ist die Anzahl der Antriebsräder variabel.
Einfache Schraubbefestigung am Adapter ermöglicht eine unkompli- zierte Montage.
Besondere Merkmale
▪ ▪ ▪
▪ ▪
Wartungsfrei
Gehärtete Stahlkegelräder
Gehäuse aus glasfaserverstärktem Kunststoff oder aus Aluminium im Winkel 90°/120°/135° Übersetzung nach unten 1,3:1, Übersetzung in Umlenkungsrichtung 1:1
Für den manuellen Betrieb ausgelegt
1:1
1,3:1
6ktSW6
3
3 Nm
135°
Kunststoff
Ansicht Z
120°
Baureihe
3014.00-0069
1:1
1,3:1
3014.00-0070
1:1
3014.00-0071
1:1
3014.00-0082
1,3:1
1,3:1
