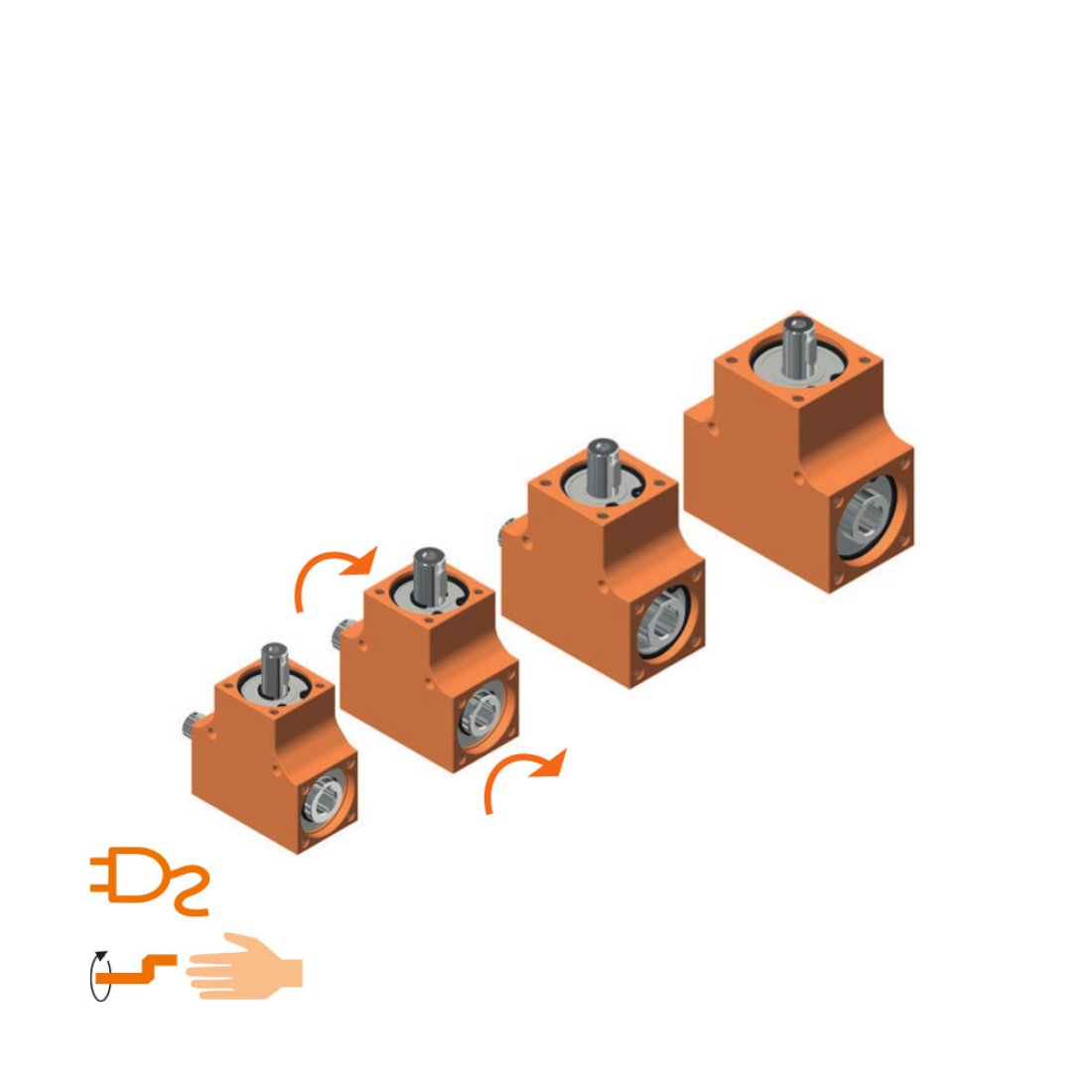

Winkelgetriebe Ket-Bee 200X TxC-Getriebe
Sacklochhohlwelle und Vollwelle im Gleichlauf
Beschreibung
Eine Kegelradgetriebe-Familie bestehend aus 4 Baugrößen für einen vielfältigen Einsatz als Winkelgetriebe. Kompaktes Design bei maximalem Drehmoment, Robustheit und eine leichtgängige Kraftübertragung zeichnen das Getriebe aus. Eine einfache Schraubbefestigung ermöglicht eine unkomplizierte Montage.
Besondere Merkmale
- Kombination: Sacklochhohlwelle und Vollwelle im Gleichlauf
- Wartungsfrei, geräuscharm dank gehärteten Stahlkegelrädern
- Gehäuse Aluminium eloxiert
- Übersetzung 1:1
- Zulässige Betriebstemperatur -20°C bis +60°C
- Verdrehspiel an Abtriebswelle 3° ± 1°
- Einschaltdauer 20 % bei 5 min (1 min ON, 4 min OFF)
- Lebensdauer von 1000 Stunden bei: - voller Belastung und
- Eingangsdrehzahl von 500 U/min und
- Einschaltdauer 20% bei 5 min
| Bestell.-Nr. | Shop | Drehzahlbereich n in min-1 |
Max. Drehmoment M in Nm |
Radial- und Axialbelastung * FR in N FN in N |
Teilegewicht in kg |
|
| 2006.00-TXC10R1 |  | 100/500/1000 | 8/3/1,5 | 550 | 550 | 0,24 |
| 2007.00-TXC12R1 | | 100/500/1000 | 10/4/2 | 550 | 550 | 0,40 |
| 2008.00-TXC12R1 | | 100/500/1000 | 12/5/2,5 | 600 | 600 | 0,59 |
| 2009.00-TXC12R1 | | 100/500/1000 | 14/6/3 | 750 | 750 | 0,80 |
*Die Werte von FR gelten nur wenn FA = 0 N
Die Werte von FA gelten nur wenn FR = 0 N
| Getriebetyp | Abmaße in mm | ||||||||||||||||||
| a | b | d | e | f | g | h | i | j | q | s | t | ||||||||
| 2006 | 4kt32 | 40 | 56 | ø4,1 | M4x10 | ø28 | 24 | 17 | 34 | 2,8 | M4x8 | 24 | |||||||
| 2007 | 4kt35 | 42,5 | 60 | ø4,1 | M4x10 | ø30 | 26 | 17,5 | 35 | 3,3 | M4x8 | 26 | |||||||
| 2008 | 4kt40 | 48 | 68 | ø5,1 | M5x10 | ø32 | 30 | 20 | 40 | 3,7 | M5x10 | 30 | |||||||
| 2009 | 4kt45 | 54,5 | 77 | ø5,1 | M5x10 | ø37 | 35 | 22,5 | 45 | 5 | M5x10 | 35 | |||||||

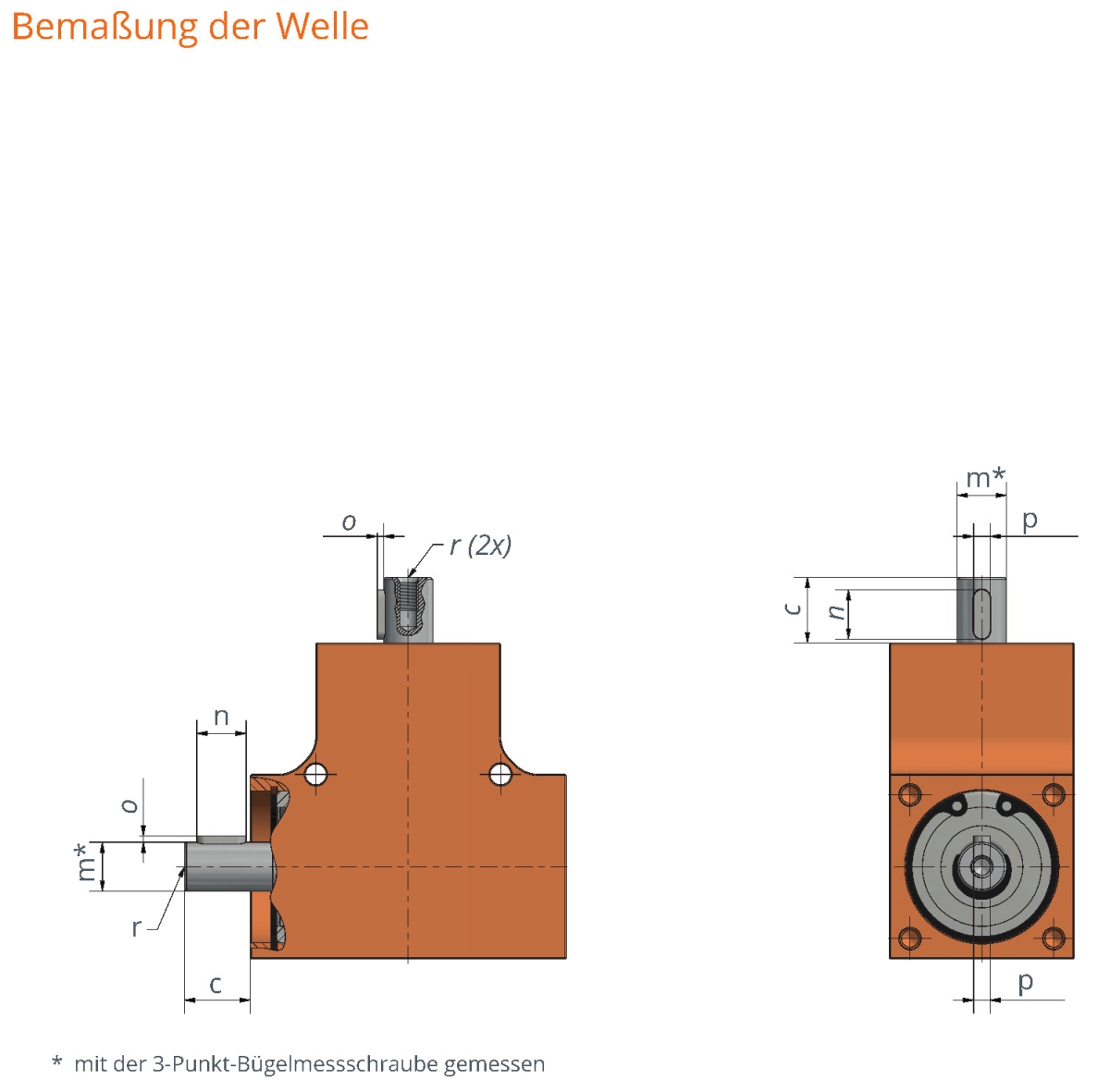

| Getriebetyp | ø Welle | Wellenlänge | Maße Passfeder | Gewindebohrung innen | Bestell.- Nr. | |||||||
| m* | c | n | o | p | r | v | w | x | y | z | ||
| 2006 | ø10j6 | 16 |
10 |
1,2 |
3 |
M4x8 |
ø10H8 | 11,5 | 18,5 | 4JS9 | 11,8 | 2006.00-TXC10R1 |
| 2007 | ø12j6 | 16 | 12 | 1,5 | 4 | M5x8 | ø10H8 | 13 | 18,5 | 4JS9 | 11,8 | 2007.00-TXC12R1 |
| 2008 | ø12j6 | 16 | 12 | 1,5 | 4 | M5x8 | ø12H8 | 14,5 | 20,5 | 4JS9 | 13,8 | 2008.00-TXC12R1 |
| 2009 | ø12j6 | 16 | 12 | 1,5 | 4 | M5x8 | ø12H8 | 15,5 | 25,5 | 4JS9 | 13,8 | 2009.00-TXC12R1 |
3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer abgespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z.B. dem kostenlosen Autodesk Viewer) öffnen und anschauen. Zum Download unserer 3D-Daten müssen Sie sich in Ihr Kundenkonto einloggen. Falls Sie noch kein Kundenkonto besitzen, können Sie sich jetzt registrieren.
