Die neue modulare Antriebsplattform für Ihr FTF und FTS-System – „Ket-Rob“ von Ketterer

Die Basis für Ihr FTF / FTS-System

Die neue modulare Antriebsplattform für Ihr FTF und FTS-System – „Ket-Rob“ von Ketterer

Fahrerlose Transportsysteme (FTS) und Fahrerlose Transportfahrzeuge (FTF) sind im Zeitalter von Industrie 4.0 nicht mehr wegzudenken.

Die Fülle der Möglichkeiten für die effiziente Anwendung mit einem autonomen FTF / FTS-System ist allerdings selbst für Experten kaum zu überschauen. Es drängt sich die Frage nach einer Lösung auf, mit der neue Ideen und Strategien für den Einsatz von einem autonomen FTF / FTS-System schnell und mit geringen Kosten umgesetzt werden können.

Ketterer hat für diesen Zweck die modulare Antriebsplattform „Ket-Rob“ entwickelt, die die Basis bildet für kundenspezifische FTF / FTS-Systeme und schnell und flexibel auf die individuellen Anforderungen in der Praxis angepasst werden kann. Mit Ketterers „Ket-Rob“ lassen sich viele Entwicklungsschritte und Ressourcen auf dem Weg zu einem innovativen FTF / FTS-System einsparen.

Die Plattform für FTF / FTS-Systeme mit viel Raum für Anpassungen

Die Lenkräder sind frei um die Lenkachse drehbar.

Die modular aufgebaute Antriebsplattform „Ket-Rob“ besteht aus einem schlanken Rahmen aus Aluminiumprofilen, an dem zwei Antriebsräder und vier frei bewegliche Räder, die die Last tragen, befestigt sind. Die Lenkräder sind frei um die Lenkachse drehbar. Das System kann bei gegenläufiger Drehrichtung der Antriebsräder auf der Stelle drehen.

„Ket-Rob“ hat Antriebsräder mit einem Belag aus Vulkollan (R) oder Vollgummi. Sie werden von Radnaben-Motoren (BLDC) mit einer maximalen Leistung von je 210 W (maximal 5,4 Nm) angetrieben. Für kundenspezifische Schwerlastlösungen können Radnaben-Motoren bis maximal 34 Nm eingesetzt werden. Dies ermöglicht die Ausführung ohne Getriebe und reduziert die Zahl der Verschleißteile. Der eingesparte Bauraum steht für die Transportaufgaben zur Verfügung.


„Ket-Rob“ hat Antriebsräder mit einem Belag aus Vulkollan (R) oder Vollgummi.

Die BLDC-Radnaben-Antriebe werden mit Encoder und Bremse ausgeliefert. Systeme zur Regelung und Steuerung sind vom Kunden im Rahmen seines Projektes zu integrieren. Die gefederten Antriebsräder haben 20 mm Federweg und helfen, zusammen mit der Bodenfreiheit des Rahmens von 30 mm, Unebenheiten im Industrieboden zu überwinden. Für die Spannungsversorgung kommen Energiequellen mit 24 V bis 48 V infrage.

Ketterer bietet mit „Ket-Rob“ eine wartungsfreie Basis für fahrerlose Transportsysteme, die mit einer höhenverstellbaren Trägerplattform ausgestattet werden kann. Die Hauptmaße, wie Breite und Länge des Rahmens, können kundenspezifisch angepasst werden. Auch die Endlagen und die Hubhöhe der Höhenverstellung für die Trägerplattform sind auf den Kundenwunsch einzurichten. Das System trägt Lasten bis zu 100 kg und kann Steigungen von bis zu 4 % überwinden.

Sie haben Fragen zu „Ket-Rob“?

Getriebe eingespart dank Radnaben-Antrieb

Laut Marktrecherchen ist Ketterers Antriebsplattform „Ket-Rob“ für FTF / FTS-Systeme derzeit die einzige, die ohne zusätzliche Getriebe auskommt. Dies macht nicht nur Wartungen überflüssig, sondern ermöglicht es auch, dass das FTF / FTS im seltenen Fall eines Stillstandes von Hand bewegt werden kann. „Ket-Rob“ ist zudem mit bis zu 7 km/h recht flott unterwegs und weist eine hohe Laufruhe auf. Der direkte Antrieb mit Radnaben-Motoren schließt Getriebespiel aus und erleichtert die exakte Positionierung. Ein fahrerloses Transportsystem auf Basis dieser Antriebsplattform bietet dem Kunden viel Spielraum in der Gestaltung. Neben der variablen Dimensionierung können Hub- und Kippeinheiten für das FTF / FTS-System integriert und weitere Anpassungen auf Kundenwunsch vorgenommen werden.

Mehr Zeit für das Wesentliche

Ketterers Antriebsplattform „Ket-Rob“ ermöglicht dem Projektverantwortlichen bei der Entwicklung von einem FTF / FTS-System für sein Unternehmen, sich auf den komplexen Teil der Arbeit, also die eigene Anwendung und Idee einschließlich Programmierung und Abstimmung der nötigen Steuerungssysteme, zu konzentrieren. Soll die Steuerung evaluiert werden, kann mit der Ketterer-Plattform für ein FTF / FTS-System sehr schnell ein Prototyp erstellt und getestet werden. Die eingesparte Zeit kann bei der Entwicklung von Systemvarianten eingesetzt werden, um die optimale Lösung für das hauseigene FTF / FTS-System zu finden.

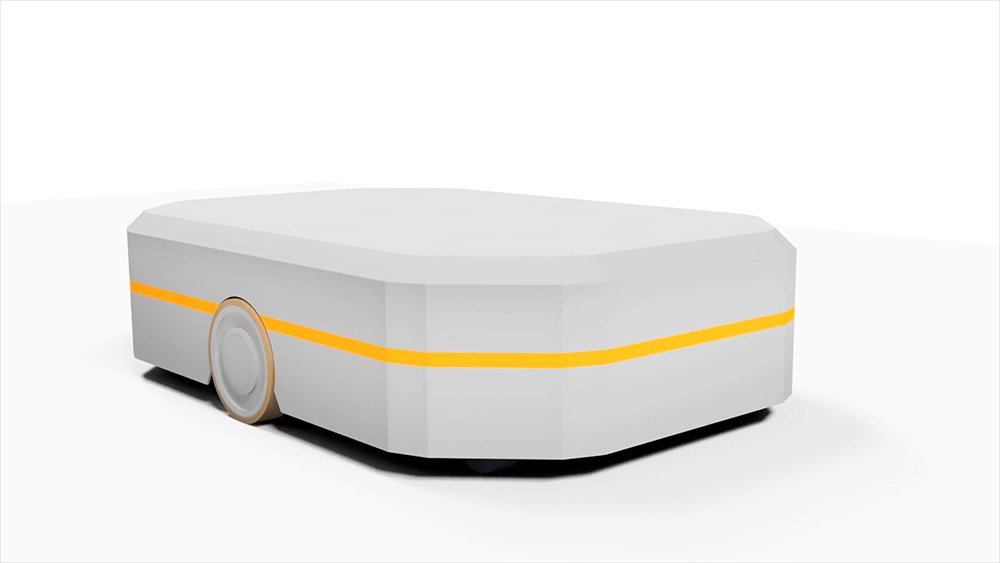

„Ket-Rob“ Basisplattform

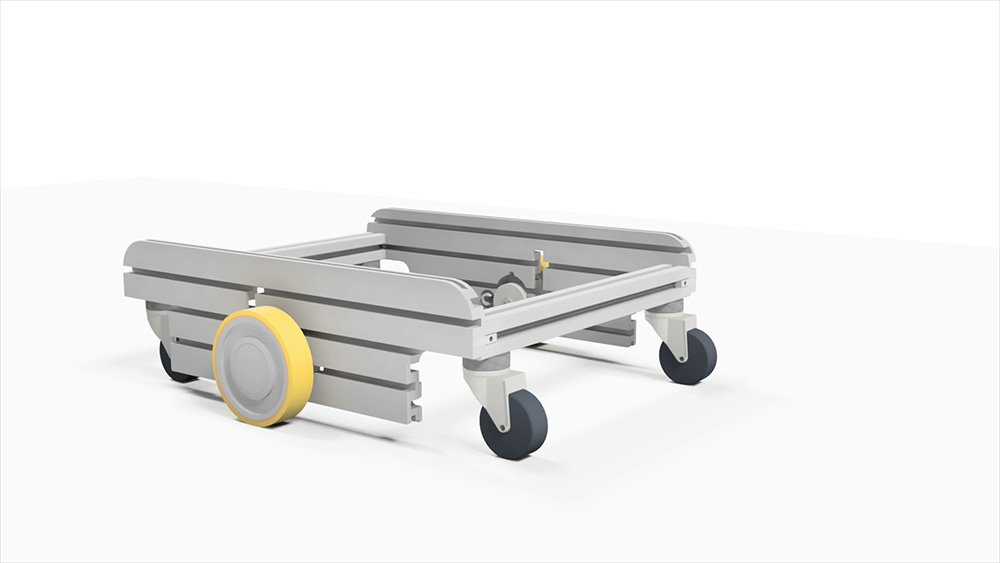

Rahmen aus Aluminiumprofilen
Bodenfreiheit von 30 mm
Ausführung ohne Getriebe
Variable Dimensionierung
Variable Dimensionierung

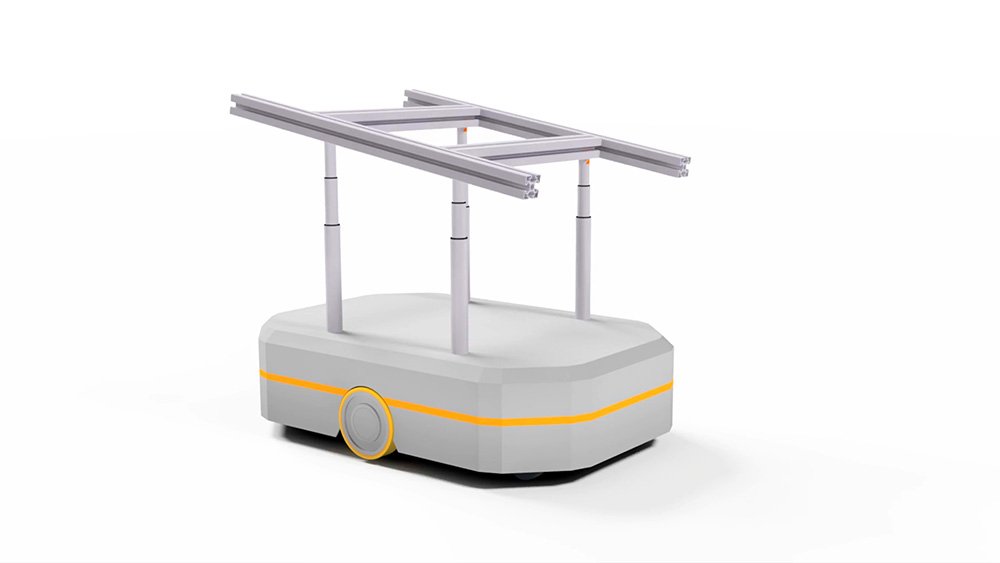

Hub- und Kippeinheit
Hub- und Kippeinheit

Zahlen, Daten, Fakten …
