BLDC-Motor 3207 – i-Rex-A-130-70
Beschreibung
Der 32-polige BLDC Außenläufer in seiner kompakten Bauform ist für einen Direktantrieb bestens geeignet.
Direktantrieb - Vorteile auf den Punkt gebracht
- Kein Getriebe – kein Verschleiß
- Vielfache Lebensdauer im Vergleich zu konventioneller Antriebstechnologie mit Getriebestufe
- Exzellente Laufeigenschaften mit kaum wahrnehmbarem Geräuschniveau
- Ultrakompakt mit extrem hoher Leistungsdichte
Sie haben die Auswahl - wir setzen um
- Im Standard zwei analoge Hallsensoren Auf Anfrage sind auch andere Encodertypen möglich
- Bremse optional
- Kombinierbar mit diversen Reglern
- Kundenspezifische mechanische Integration bzw. Systemanbindung

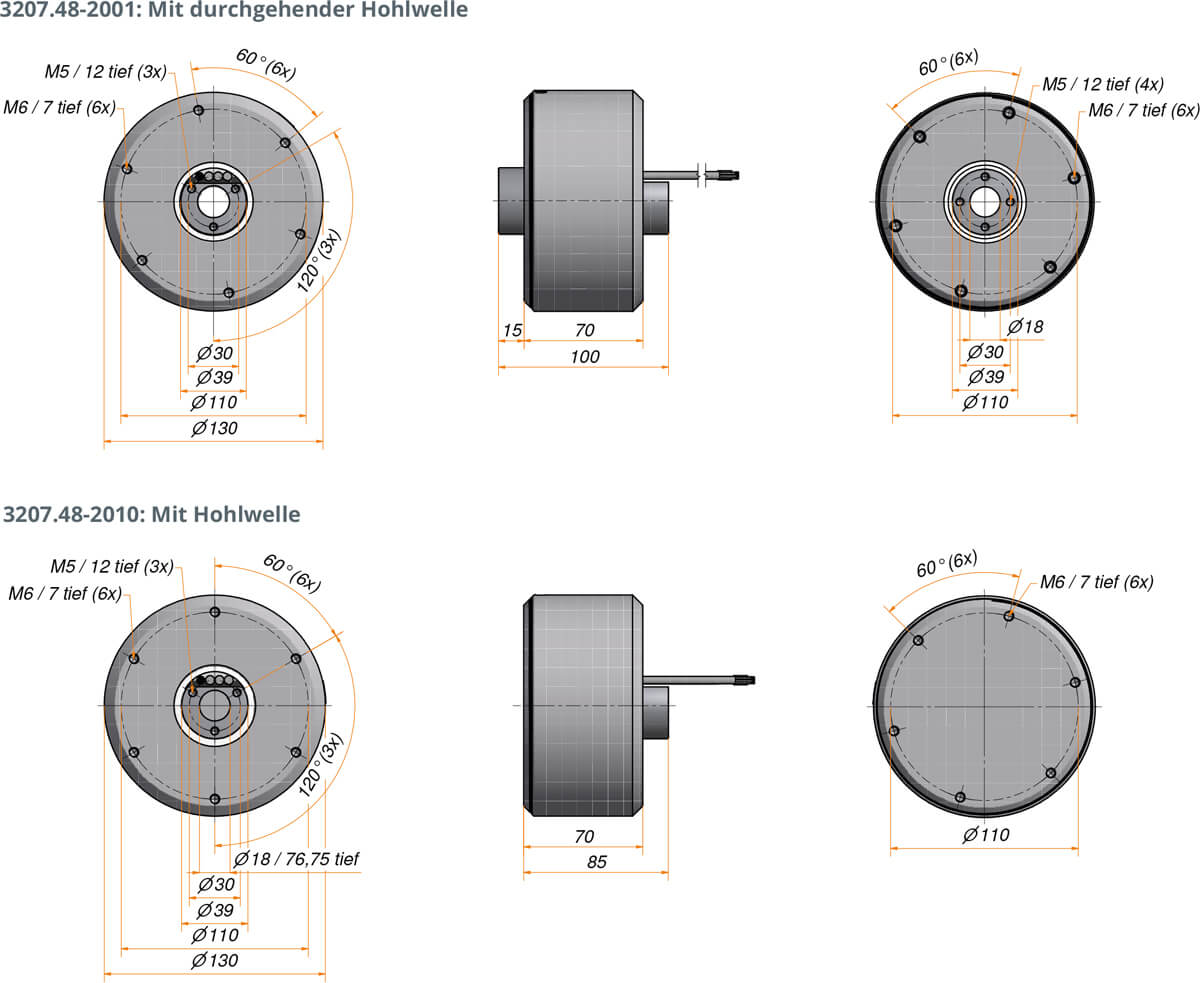

| Model | 3207.48-2001 / 3207.48-2010 i-Rex-A-130 | ||
| Spannungsbereich | 48 VDC | 48 VDC | 48 VDC |
| Nennspannung | 24 VDC | 36 VDC | 48 VDC |
| Nennstrom | 14,5 A | 14 A | 14 A |
| Nenndrehmoment1) | 6 Nm | 6 Nm | 6 Nm |
| Nenndrehzahl | 440 1/min | 670 1/min | 880 1/min |
| Wellenleistung im Nennmoment | 270 W | 420 W | 550 W |
| Max. Wirkungsgrad | 89 % | 89 % | 88 % |
| Leerlaufdrehzahl2) | 680 1/min | 1.000 1/min | 1.360 1/min |
| Leerlaufstrom2) | 1 A | 1 A | 1 A |
| Stillstansmoment 2) | 18,5 Nm | 17,9 Nm | 17,8 Nm |
| Anlaufstrom bei Stillstandsmoment2) | 58 A | 39,5 A | 33 A |
| Drehmomentkonstante3) | 0,43 Nm/A | 0,43 Nm/A | 0,43 Nm/A |
| Drehzahlkonstante3) | 28.3 rpm/V | 27.8 rpm/V | 28.3 rpm/V |
| Anschlusswiderstand (Phase-Phase) | 0.12 Ohm | ||
| Anschlussinduktivität | 0.88 mH | ||
| Rotorträgheitsmoment | 1,713 kg* mm2 | ||
| Anzahl Magnet Pole | 32 | ||
| Verschaltungsart | H36S4 | ||
| Encoder Typ | 2x Halls analog | ||
1) Am Nennpunkt ( Tu= 20°C), reglerspezifisch
2) Max. Umgebungstemperatur = 40°C, reglerspezifisch
3) Radial- und Axialkräfte gelten für die nominelle Lebensdauer
L10h = 20.000h nach DIN ISO 281
3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer abgespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z.B. dem kostenlosen Autodesk Viewer) öffnen und anschauen. Zum Download unserer 3D-Daten müssen Sie sich in Ihr Kundenkonto einloggen. Falls Sie noch kein Kundenkonto besitzen, können Sie sich jetzt registrieren.
