Elektrischer Spindelantrieb 4640
Beschreibung
Der elektrische Spindelantrieb 4640 ist eine elektromotorische Lösung für den Sitz-Steh-Arbeitsplatz. Der Spindelantrieb ermöglicht stufenlose Höhenverstellung mit einer kundenspezifischen Hubhöhe.
Besondere Merkmale
Der elektrische Spindelantrieb zeichnet sich aus durch eine einfache Befestigung und ein integriertes Wegmesssystem. Der Spindelantrieb ist 1-fach teleskopierbar. Eine Synchronisation mit bis zu 26 Antrieben ist möglich.
Kundenspezifisch
Aufgrund des modularen Aufbaus des elektrischen Spindelantriebs kann bereits bei kleineren Stückzahlen auf spezielle Kundenwünsche eingegangen werden. Der Spindelantrieb ist in unterschiedlichen Spindellängen und mit verschiedenen Spindelsteigungen lieferbar.
Sicherheitshinweise
Abhängig von der eingesetzten Spindel ist die Selbsthemmung des Systems zu prüfen.
| Baureihe | 4640.00-V01EXXXHXXX |
| Antriebsmotor | DC Motor 24 V |
| Sensor/Versorgung | Hall/5 V DC/0,3 A |
| Schutzart | IP30 |
| Einschaltdauer | 20% (bei 5 Min.) |
| Leerlaufdrehzahl | 100 U/min (24 V) 150 U/min * |

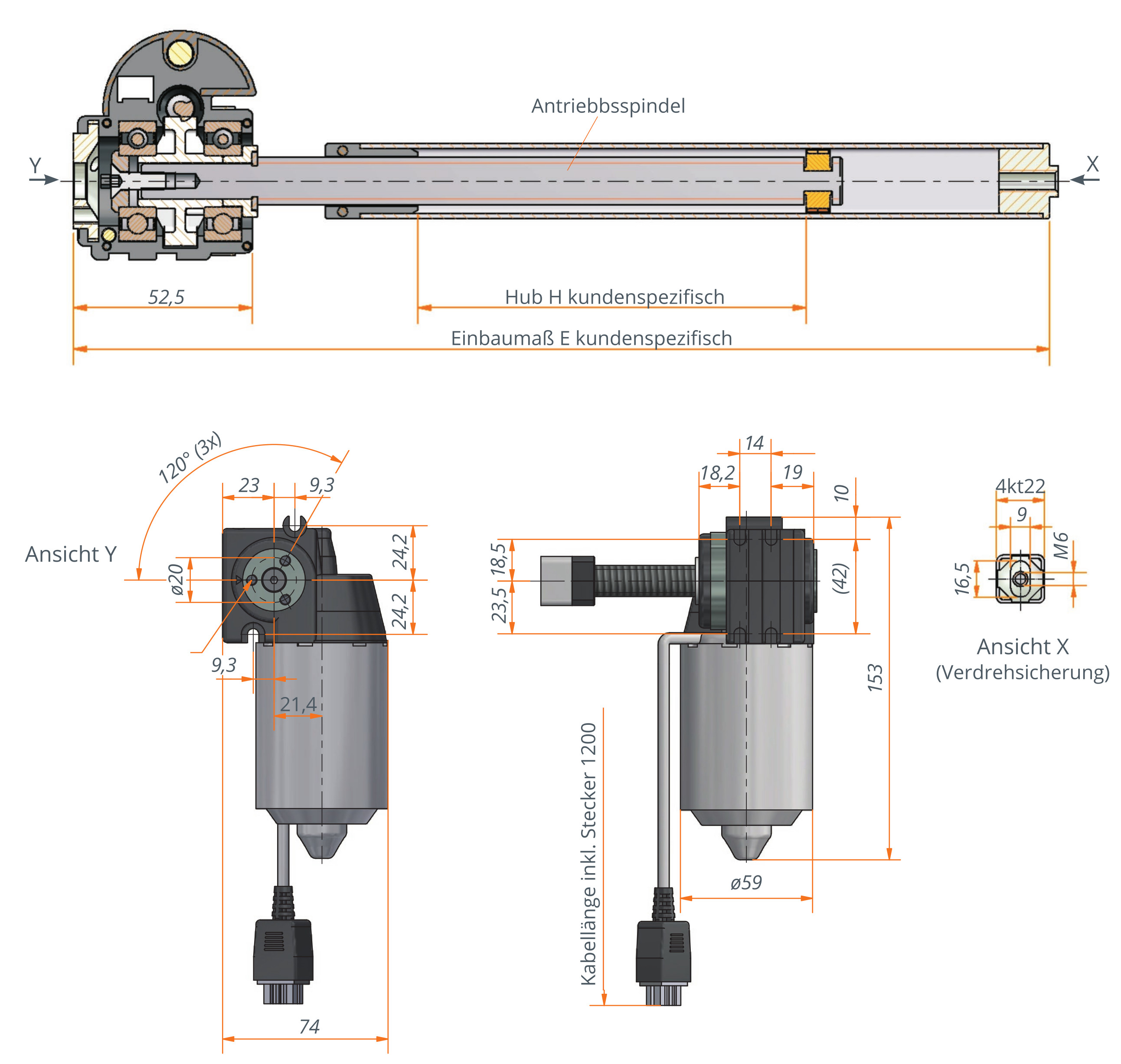

| Hub max. | Einbaumaß -109 mm |
| Spindeltyp | SG14x16P4 RH ** |
| Max. Hubkraft | 800 N |
| Max. Antriebsdrehmoment | 5 Nm |
| Verfahrgeschwindigkeit | 40 mm/s * |
* in Verbindung mit LogicData Steuerung Compact-3
** weitere Spindeltypen auf Anfrage möglich
