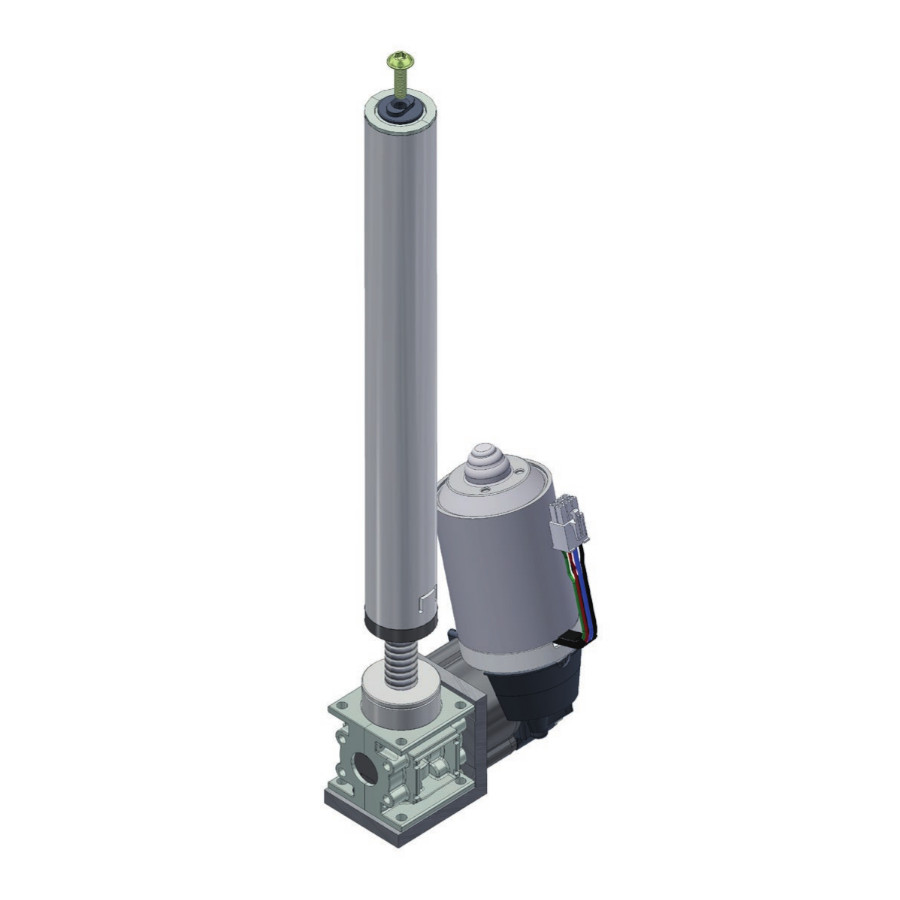

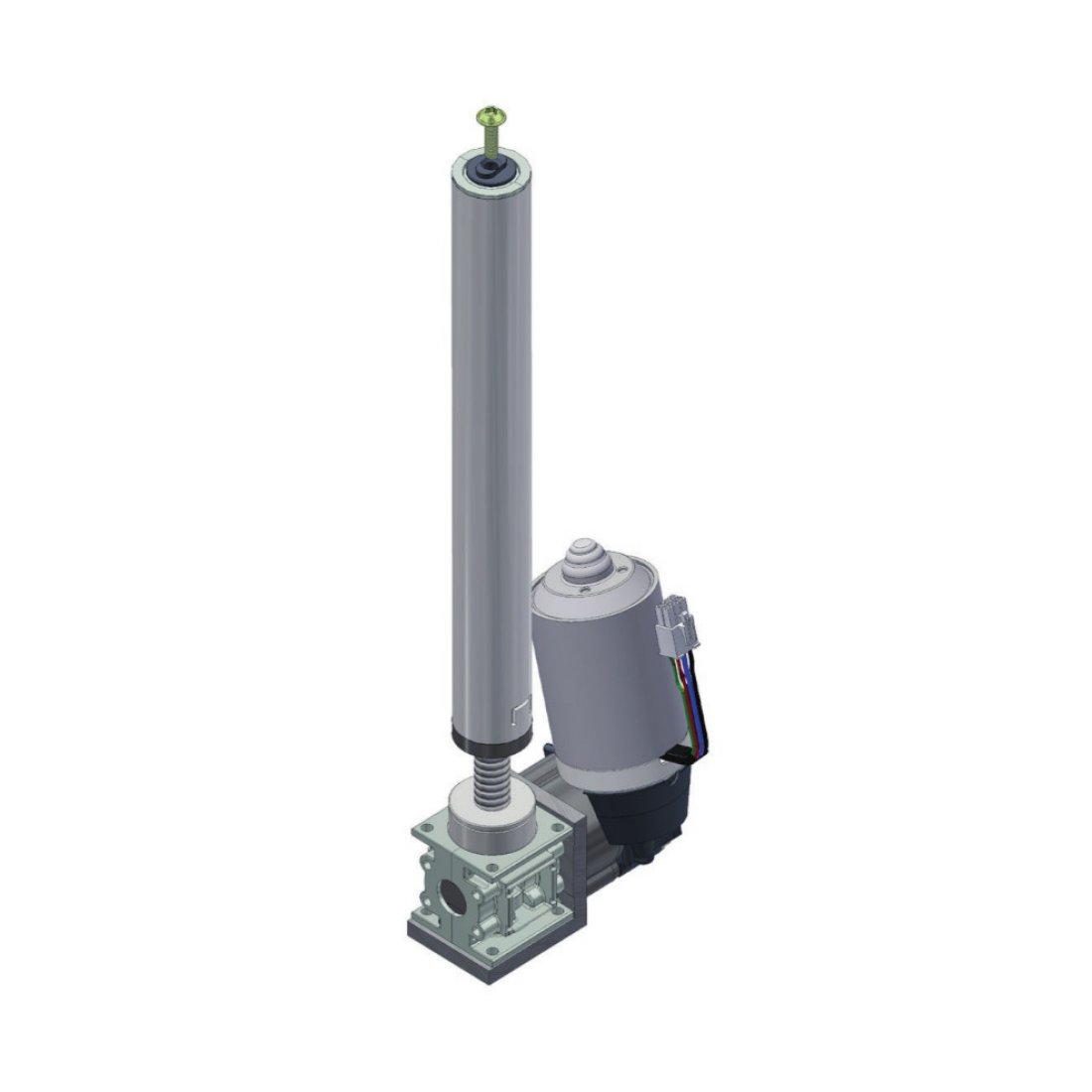

Inline-Spindelantrieb 4645 Schwerlast

Beschreibung

Ein leistungsstarker Spindelantrieb, der eine stufenlose Hubverstellung von schweren Lasten bis zu 220 kg mit einer herausragenden Verfahrgeschwindigkeit von bis zu 25 mm/s ermöglicht. Dank seiner schlanken Bauweise kann der Antrieb nahtlos in Führungen integriert werden.

Besondere Merkmale

• Herausragende Last - Verfahrgeschwindigkeit Charakteristik
• Einbau-Raumbedarf 80 mm x 126 mm
• Integriertes Wegmesssystem
• Mit Pendelaufnahme (auf Wunsch auch ohne)
• Für Lasten > 150 kg mit Axiallager
• max. Hub 500 mm
• Hub- und Einbaumaß an Kundenvorgaben anpassbar
• Anbindung getriebeseitig kundenspezifi sch möglich

Technische Hinweise

• Der Arbeitsbereich des Antriebs (Nenndrehmoment) ist bei der Lebensdauer von 10.000 Doppelhüben bei Tischanwendungen ermittelt
• Durch Verwendung einer Steuerung mit Kurzschlussbremse kann der Haltemoment des Antriebs deutlich erhöht werden
• Durch die Steuerung (in Verbindung mit LogicData Steuerung Compact-3) wird das System so geregelt, dass die Drehzahl im gesamten Arbeitsbereich des Antriebs möglichst konstant gehalten wird
