Kegelradgetriebe 3056
Beschreibung
Kegelradgetriebe für die Umlenkung einer Drehbewegung im 90°-Winkel.
Ideal geeignet für die Verstellung von Sonnenschirmen. Eine Kegelrad-Sonderverzahnung gewährleistet einen ruhigen Lauf des Getriebes. Antrieb und Abtrieb sind modifizierbar für kundenspezifische Anwendungen. Das Getriebe ist mit jeglicher Spindel kombinierbar.
Besondere Merkmale
- Wartungsfrei
- Gehärtete Stahlkegelräder
- Gehäuse aus Zinkdruckguß
- Übersetzung 1:2, auf Anfrage ist auch 1:1 möglich
- Für den manuellen Betrieb ausgelegt
Technische Hinweise

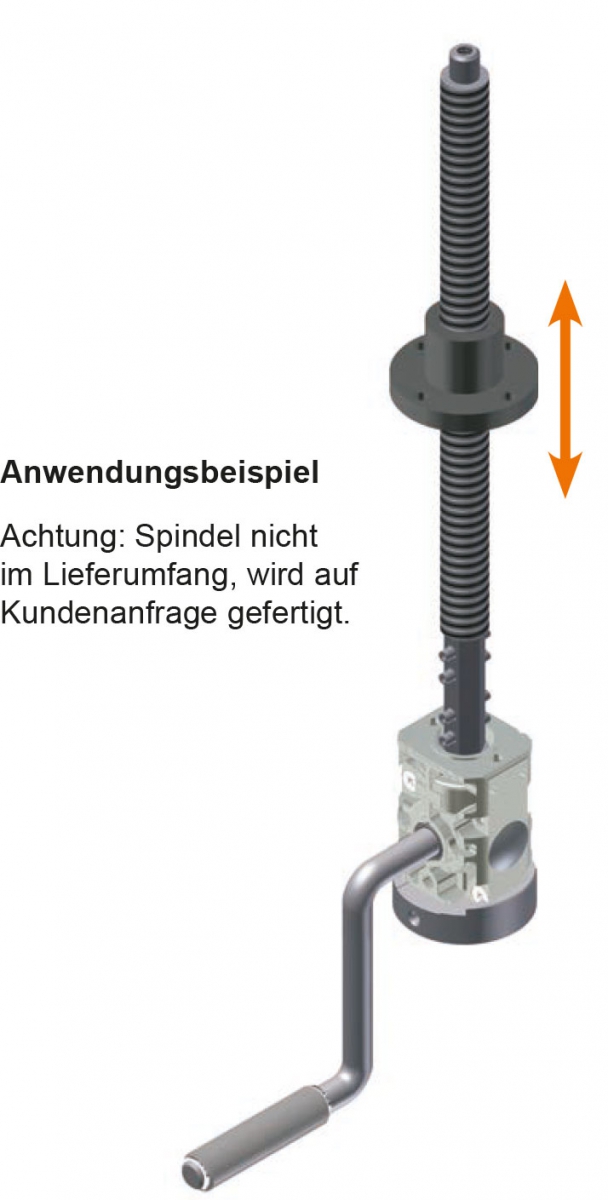

- Achtung: Spindel nicht im Lieferumfang,
wird auf Kundenanfrage gefertigt - Abhängig von der eingesetzten Spindel ist die Selbsthemmung des Systems zu prüfen
| Baureihe | 3056.00-2000 |
| Übersetzung | 1:2 |
| Antrieb | 6ktSW7 |
| Abtrieb | 6ktSw9 |
| Anzahl der Zahnräder | 2 |
| Gehäuse Material | Zinkdruckguß |
| Max. Antriebsdrehmoment | 6 Nm |
| Max. Zuglast statisch kurzzeitig* | 8.000 N |
| Max. Drucklast statisch kurzzeitig* | 5.000 N |
* Spitzenbelastung z.B. durch Windböen verursacht
