Kegelradgetriebe mit Spindeleinheit 3039

Beschreibung

Universell einsetzbare Hubeinheit mit Kegelradgetriebekopf für lineare Antriebslösungen.
Mögliche Anwendungen sind höhenverstellbare Tische, diverse Verstellfunktionen bei Möbelgegenständen sowie jegliche Art linearer Verstellung im Wohn-, Wohnmobil- oder Industriebereich. Einfache Schraubbefestigungen und ein durchgehender Sechskant ermöglichen einen einfachen Systemaufbau und eine unkomplizierte Montage.

Besondere Merkmale

  • Wartungsfrei
  • Getriebeübersetzung 1:1
  • Antriebsdrehmoment am Getriebekopf je nach Spindelsteigung:
    Max. 4 Nm
  • Gehäuse aus glasfaserverstärktem Kunststoff
  • Gehärtete Stahlkegelräder mit robuster, verstärkter Verzahnung
  • Sowohl für den manuellen Antrieb als auch für den elektromotorischen Antrieb geeignet

Technische Hinweise

  • Die Hubeinheiten sind durch ein separates Führungssystem gegen Einwirkung von Seitenkräften zu schützen.
  • Achtung: Die Spindelsysteme mit der Spindelsteigung > 3 mm sind gegebenenfalls nicht mehr selbsthemmend.
    Die Selbsthemmung ist in der Anwendung zu prüfen.
  • Die Hubeinheit ist nur auf Druck belastbar.
  • Falsche Dimensionierung des Führungssystems kann zu Beschädigungen der Hubeinheit führen: Beachten Sie bitte die Konstruktions- und Sicherheitshinweise zu Spindelantrieben. Diese finden Sie unter:
    https:// www.ketterer.de/downloads/anleitungen

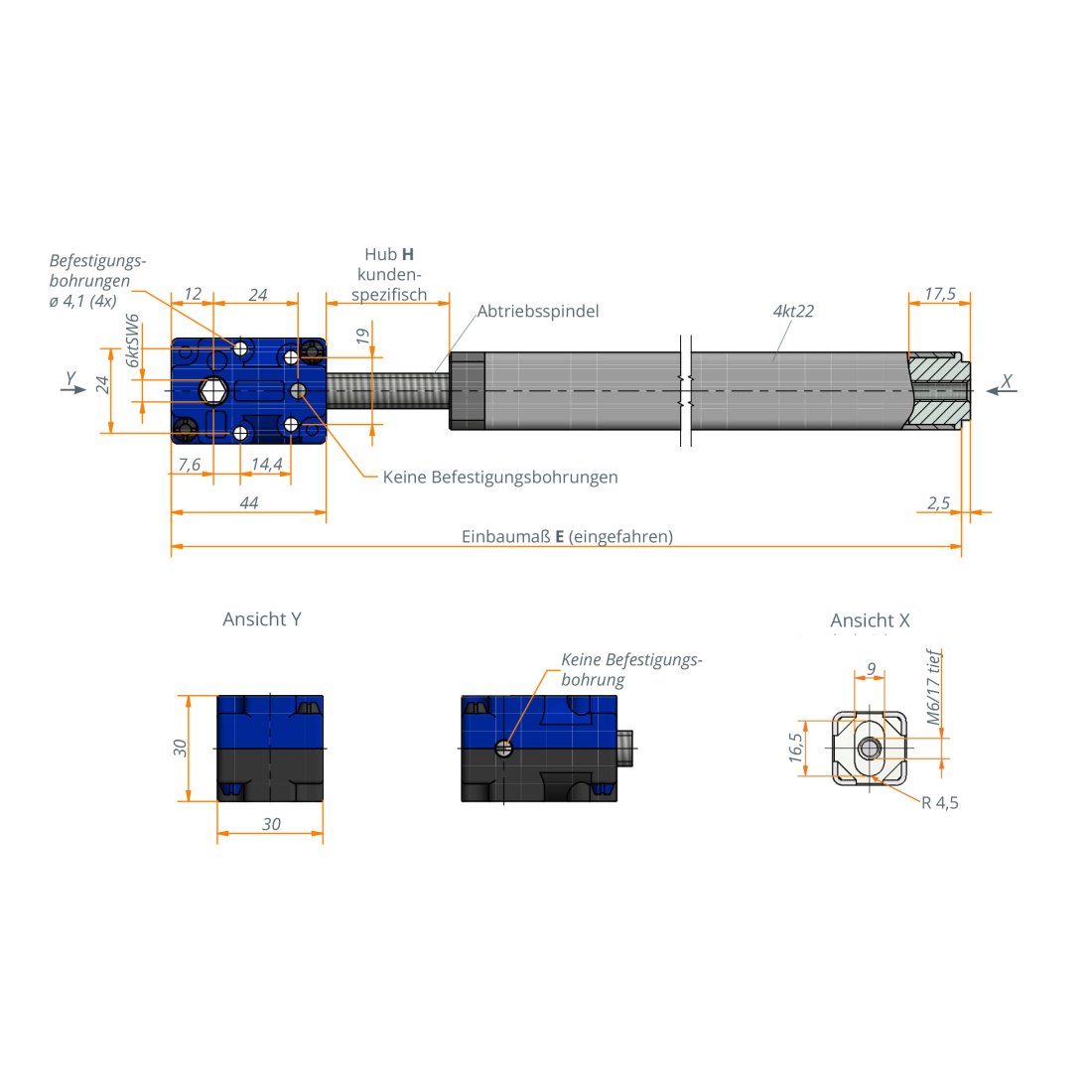

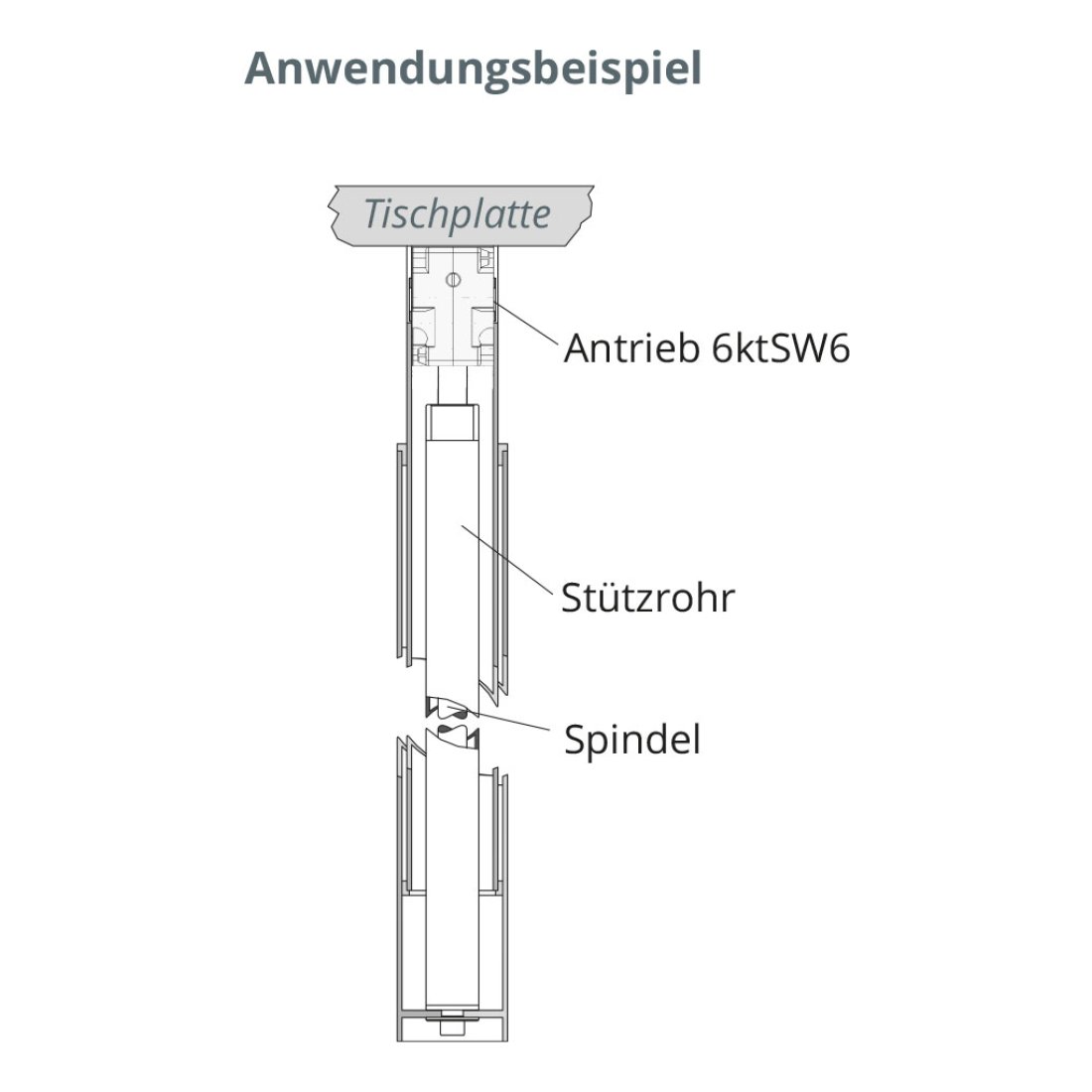

  • Einbauhinweis: Bei der Befestigung mittels oberen Bohrungen ø 4,1 (4x) sind mind. 2 M4 Schrauben zu verwenden. Dabei ist die Hubeinheit vorzugsweise stirnseitig oben abzustützen. Die Anbindung mittels  Zusatzbefestigungsbohrung erfordert eine stirnseitige Abstützung.

3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer abgespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z.B. kostenloser Autodesk Viewer) öffnen und anschauen.

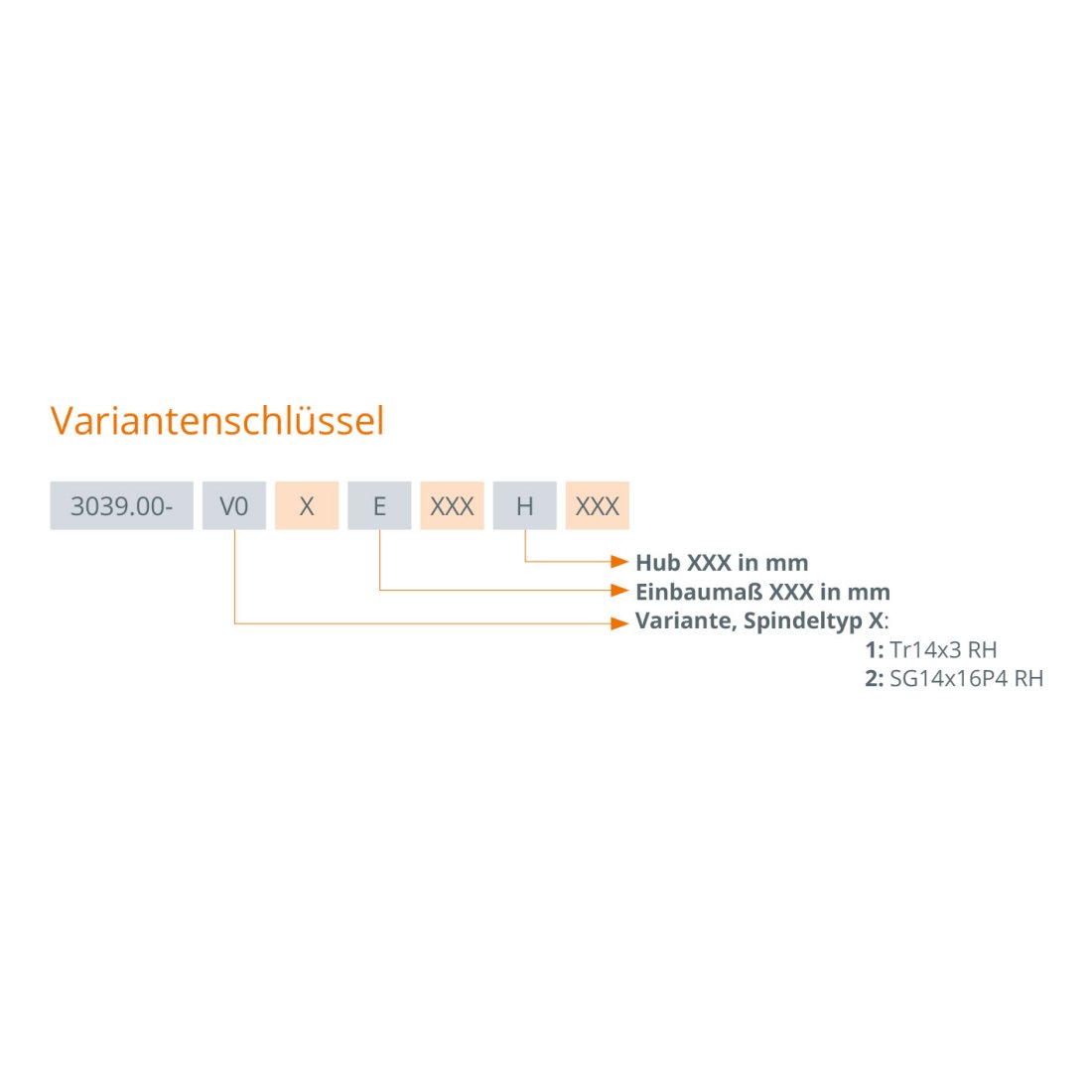

Baureihe 3039.00-V01EXXXHXXX 3039.00-V02EXXXHXXX
Übersetzung 1:1 1:1
Antrieb 6ktSW6 6ktSW6
Spindeltyp Tr14x3 RH SG14x16P4 RH
Verfahrweg 3 mm/U 16 mm/U
Verfahrgeschwindigkeit* 7,5 mm/s 40 mm/s
Max. Hub Einbaumaß -99 mm Einbaumaß -99 mm
Max. Hubkraft 1200 N 800 N
Erforderlicher Antriebsdrehmoment 1,7 Nm 3,5 Nm

* In Verbindung mit Antrieb 3130.00 und LogicData Steuerung Compact-3
