Kurbel-Hubsystem
Ket-Twist 500 3052

Beschreibung

Ket-Twist 500 ist ein schnelles Kurbel-Hubsystem für eine individuelle Einstellung der Arbeitshöhe von Tischen.
Das System ermöglicht einen maximalen Hub von 500 mm bei einem minimalen Einbauraum von nur 625 mm. Pro Kurbelumdrehung werden 30 mm Höhenunterschied realisiert. Ket-Twist 500 ist für 2-Fuß-Tischgestelle mit hohem Wirkungsgrad der Führungsrohre geeignet und arbeitet selbst unter Belastung von bis zu 40 kg sanft und leichtgängig.

Besondere Merkmale

  • Schnelle Verstellung: Mit 16,7 Umdrehungen zur max. Höhenveränderung
  • Kundenspezifisch: Flexible Konfektionierung der Verbindungsrohre
  • Leichte, schnelle Montage
  • Unabhängigkeit von elektrischen Anschlüssen: Freie Raumgestaltungsmöglichkeiten

Technische Hinweise

  • Der optimale Bedienkomfort des Gesamtsystems kann durch eine genaue Abstimmung des Gewichts des Plattenträgers, der Tischplatte und der Führungssäulen sowie der Reibungsanteile der Führung erreicht werden. Diese Abstimmung ist notwendig, da Charakteristiken von unterschiedlichen Tischsystemen immer individuell sind und bei der Systemauslegung berücksichtigt werden müssen.
  • Die Komponenten des Hubsystems müssen einzeln bestellt werden.
  • Auf Anfrage kann das Hubsystem auch individuell dimensioniert werden, das heißt, auch andere Hub- und Einbaulängen sind realisierbar.
  • Die Integration des Gasfederpaketes liegt in der Verantwortung des Tischherstellers.
  • Sicherheitshinweis: Gasdruckfedern können hohe Beschleunigungskräfte entwickeln! Bitte Montage und Demontage nur mit großer Sorgfalt durchführen.

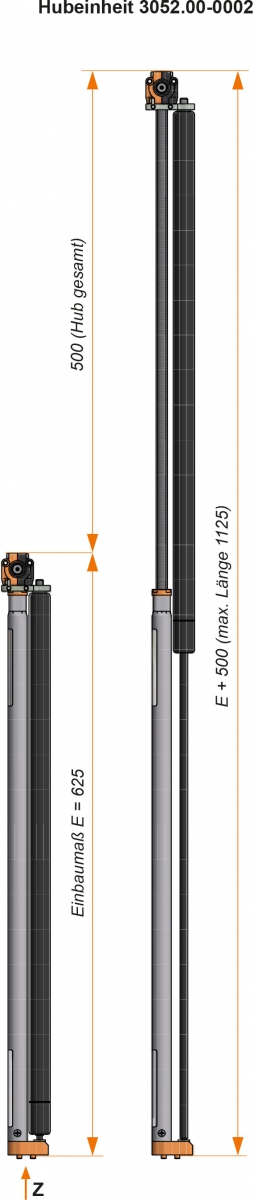

Hub: 500 mm
Einbaulänge E: 625 mm
Empfohlene Tischzuladung: 0 – 40 kg
Statische Selbsthemmung: ≤ 120 kg
Verstellweg pro Umdrehung: 30 mm
Spindelsteigung: 30 mm
Übersetzung: 1:1
Gasfederkraft: 200 N/ Hubeinheit

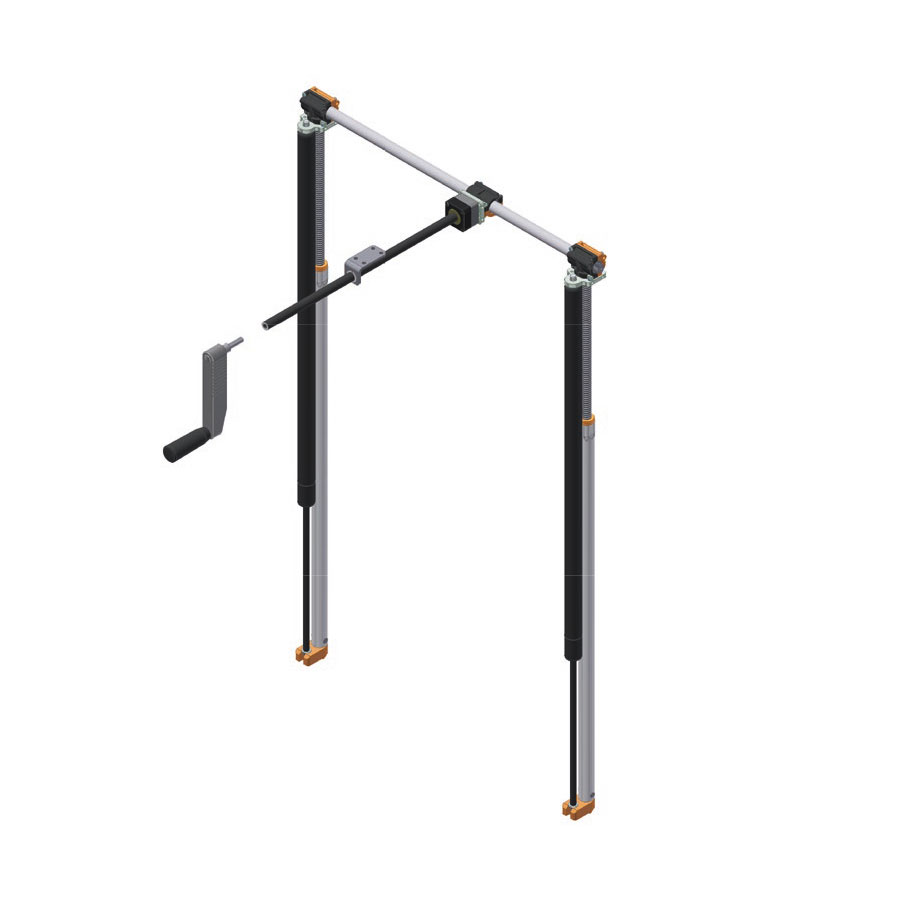

Kurbel-Hubsystem Hubeinheit (rechts und links identisch) Verbindungsrohr (kundenspezifisch) Umlenkgetriebe mit Bremseinheit (kundenspezifisch)
Einbaulänge 625 mm kundenspezifisch kundenspezifisch
Artikelnummer 3052.00-0002 3052.40-V01LXXXX 3052.00-V02AXXX
