Motorantrieb 3133.00
Beschreibung
Kompakter 24 V DC Motor mit Schneckengetriebe und durchgehendem Innensechskant.
Der Antrieb wurde für ergonomische Tischanwendungen entwickelt, findet allerdings auch in vielen anderen Bereichen Verwendung. Ein Kabel mit AMP-Stecker und eine integrierte Hall-Sensorik erlauben eine einfache und sichere Ansteuerung des Gesamtsystems.
Besondere Merkmale
- Zwei integrierte Hall-Sensoren zur Erfassung der zurückgelegten
Umdrehungen und der Drehrichtung - Durchgehender Innensechskant in Schlüsselweiten SW6, SW7, SW9
- Gute Selbsthemmungseigenschaften
- Geräuscharm
- 1000 mm Motorkabel mit Stecker inklusive
- Kombinierbar mit den meisten Ketterer-Spindelsystemen
Variantenschlüssel
Die Varianten bilden sich durch verschiedene Schlüsselweiten.
Technische Hinweise

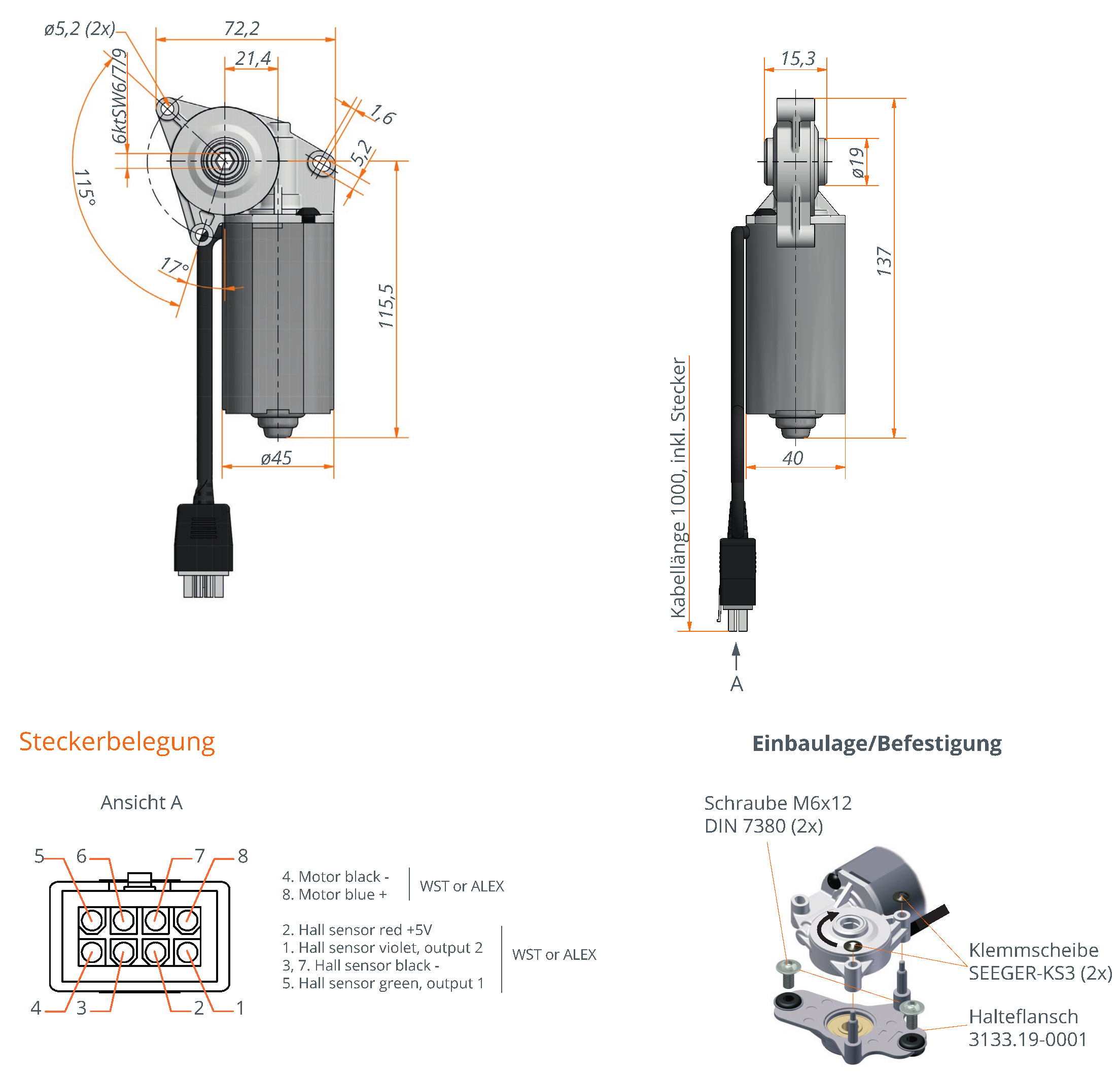

- Um einen sicheren Betrieb zu gewährleisten muss der Motor in der vorgegebenen Einbaulage (siehe Einbaulage/Befestigung) betrieben werden.
- Der Arbeitsbereich des Antriebs (Nenndrehmoment) ist bei der Lebensdauer von 10.000 Doppelhüben ermittelt.
- Die Anbindung des Antriebs in das Gesamtsystem mit schwingungsdämpfenden Elementen kann vorteilhaft sein. Dabei ist aber die Funktionssicherheit des Antriebs in der Anwendung zu prüfen.
- Durch die Steuerung* wird das System so geregelt, dass die Drehzahl im gesamten Arbeitsbereich des Antriebs möglichst konstant gehalten wird.
- Durch Verwendung einer Steuerung mit Kurzschlussbremse kann der Haltemoment des Antriebs erhöht werden.
* In Verbindung mit LogicData Steuerung Compact-3
Baureihe | 3133.00-0016 | 3133.00-0017 | 3133.00-0011 |
Antriebsmotor | DC Motor 24 V | DC Motor 24 V | DC Motor 24 V |
Sensor/Versorgung | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A |
Schutzart | IP30 | IP30 | IP30 |
Leerlaufdrehzahl | 120 U/min (24 V) | 120 U/min (24 V) | 120 U/min (24 V) |
Einschaltdauer im Leerlauf | 20% (bei 5 Min.) | 20% (bei 5 Min.) | 20% (bei 5 Min.) |
Nenndrehmoment* | 3,5 Nm | 3,5 Nm | 3,5 Nm |
Einschaltdauer bei Nennlast | 20 sec ON 4min. OFF | 20 sec ON 4min. OFF | 20 sec ON 4min. OFF |
Kurzzeitiger Spitzenmoment (< 1 sec) | 5 Nm | 5 Nm | 5 Nm |
Antrieb | 6ktSW6 mm | 6ktSW7 mm | 6ktSW9 mm |
* Ermittelt bei Vollast auf die Lebensdauer von 10.000 Doppelhüben
