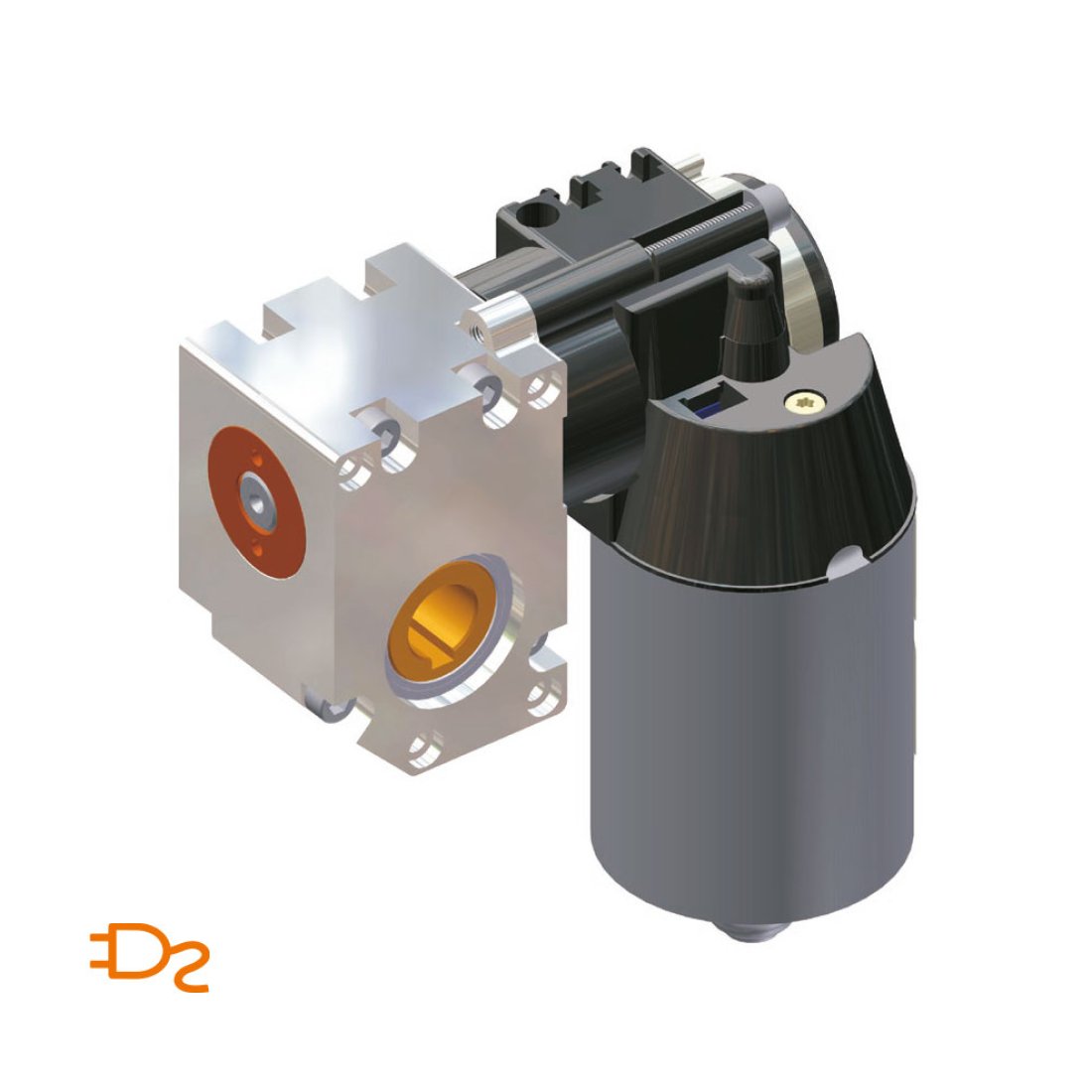

Motorantrieb 4773
Beschreibung
Kraftvoller 24V DC Motor mit zwei Schneckengetriebestufen und einem Planetengetriebe.
Durch eine hohe Untersetzung ist eine präzise Ansteuerung und Positionseinstellung möglich.
Besondere Merkmale
- Kompaktes, präzises Getriebe für anspruchsvolle Positionsverstellung
- Hohe Untersetzung
- Hohes Antriebsdrehmoment
- Zwei integrierte Hall-Sensoren zur Erfassung der zurückgelegten Umdrehungen und der Drehrichtung
- Geräuscharm
| Baureihe | 4773.00-0002 |
| Antriebsmotor | DC Motor 18 V |
| Sensor/Versorgung | Hall/5 V DC/0,3 A |
| Schutzart | IP30 |
| Einschaltdauer im Leerlauf | 20% (bei 5 Min.) |
| Leerlaufdrehzahl | 1 U/min (24 V), 1,5 U/min (32 V) |
| Max. Antriebsdrehmoment* | 40 Nm |
| Antrieb | Bohrung mit Passfedernut |
* Belastung ermittelt für die Lebensdauer von 10.000 Doppelhüben
3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer abgespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z.B. dem kostenlosen Autodesk Viewer) öffnen und anschauen. Zum Download unserer 3D-Daten müssen Sie sich in Ihr Kundenkonto einloggen. Falls Sie noch kein Kundenkonto besitzen, können Sie sich jetzt registrieren.
