Motorantrieb für Durchgangsspindel 4779

Beschreibung

Kraftvoller 24 V DC Motor mit Schneckengetriebe, ausgelegt für eine achsparallele durchgehende Spindel.
Optimal für die Integration in einer Hubsäule. Der Antrieb ist nur für axiale Druckbelastung geeignet. Ein Kabel mit Standardstecker und eine integrierte Hall-Sensorik erlauben eine einfache und sichere Ansteuerung des Gesamtsystems.

Besondere Merkmale

  • Zwei integrierte Hall-Sensoren zur Erfassung der Umdrehungen und
    der Drehrichtung
  • Verschiedene Typen des Innengewindes für durchgehende Spindel
  • Gute Selbsthemmungseigenschaften
  • Schnell und kraftvoll
  • Spindel muss separat bestellt werden

Variantenschlüssel

Die Varianten bilden sich durch verschiedene Innengewindetypen für die
Anbindung der Spindel.

Technische Hinweise

  • Die Spindel ist nicht im Lieferumfang und muss separat bestellt werden.

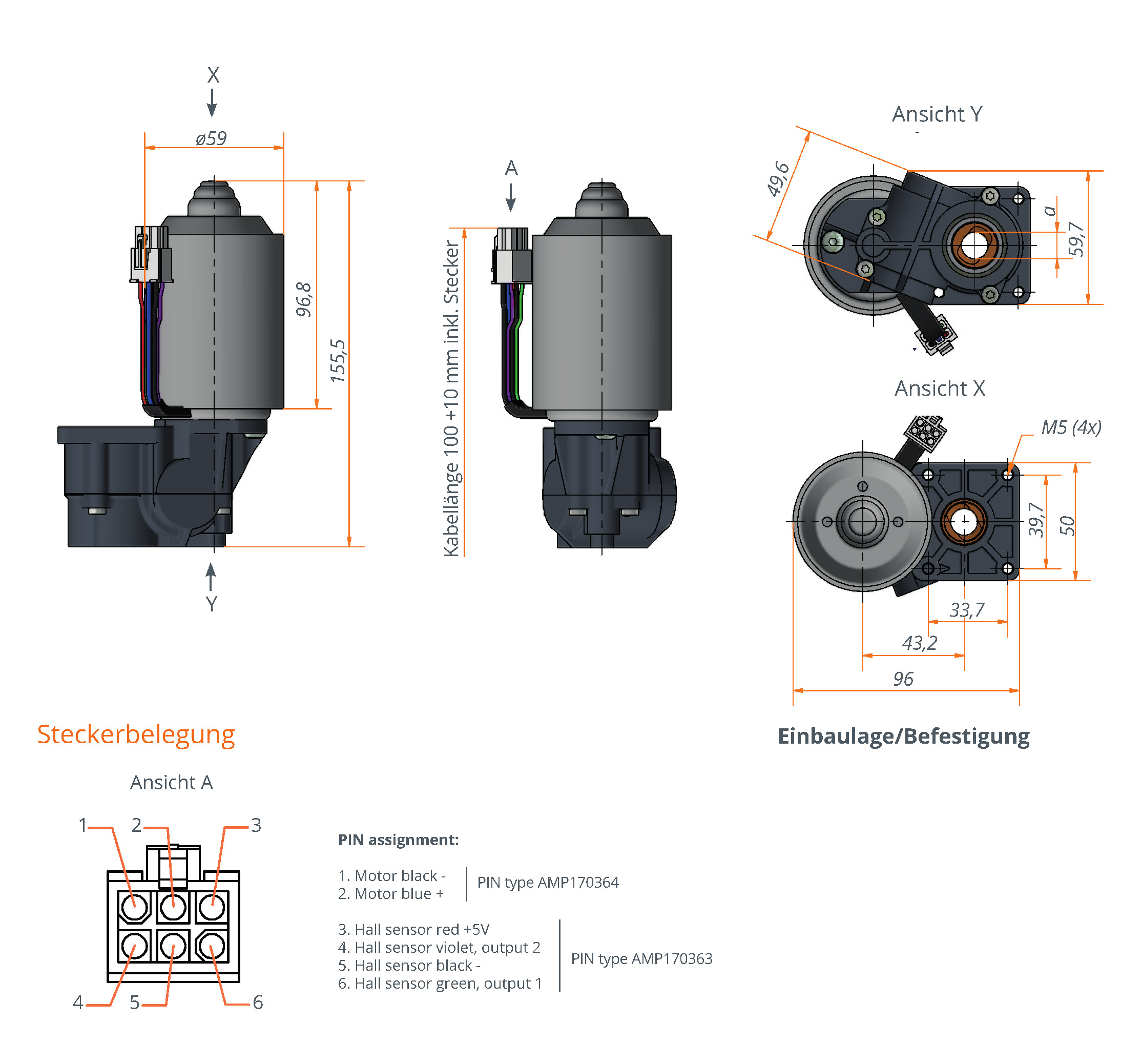

  • Achtung: Der Antrieb ist nur für axiale Druckbelastung geeignet. Die richtige Einbaulage unbedingt beachten (siehe Einbaubeispiel).
  • Der Antrieb muss durch ein separates Führungssystem vor radialer Belastung geschützt werden.
  • Der Arbeitsbereich des Antriebs (Nenndrehmoment) ist bei der Lebensdauer von 10.000 Doppelhüben ermittelt.
  • Durch Verwendung einer Steuerung mit Kurzschlussbremse kann der Haltemoment des Antriebs deutlich erhöht werden.
  • Die Steuerung* regelt das System so, dass die Verfahrgeschwindigkeit im gesamten Arbeitsbereich des Antriebs möglichst konstant gehalten wird.

* In Verbindung mit LogicData Steuerung Compact-3

Baureihe 4779.00-0001 4779.00-0002 4779.00-0003
Antriebsmotor DC Motor 24 V DC Motor 24 V DC Motor 24 V
Sensor/Versorgung Hall/5 V DC/0,3 A Hall/5 V DC/0,3 A Hall/5 V DC/0,3 A
Schutzart IP30 IP30 IP30
Betriebstemperatur 0° bis +30° 0° bis +30° 0° bis +30°
Strom (IN) bei max. Last 6,3 A 7 A 7 A
Leerlaufdrehzahl 133 U/min 133 U/min 133 U/min
Einschaltdauer im Leerlauf 20% (bei 5 Min.) 20% (bei 5 Min.) 20% (bei 5 Min.)
Einschaltdauer bei Nennlast* 20 s ON 240 s OFF 33 s ON 240 s OFF 16 s ON 240 s OFF
Max. Hubkraft 1800 N 2200 N 1500 N
Verfahrgeschwindigkeit (konstant von F= 0 bis Fmax.) 17 mm/s 12 mm/s 24 mm/s
Statische Selbsthemmung ** 180 kg 220 kg 150 kg
Abtrieb (Innengewinde) SG12x12P4 RH Tr16x8P4 RH SG14x16P4 RH

* Belastung ermittelt für die Lebensdauer von 10.000 Doppelhüben
** In Kombination mit Steuerung, welche über eine Kurzschlussbremse verfügt
