Schneckengetriebe Ket-Motion 2020 K

mit Keilwellenanbindung

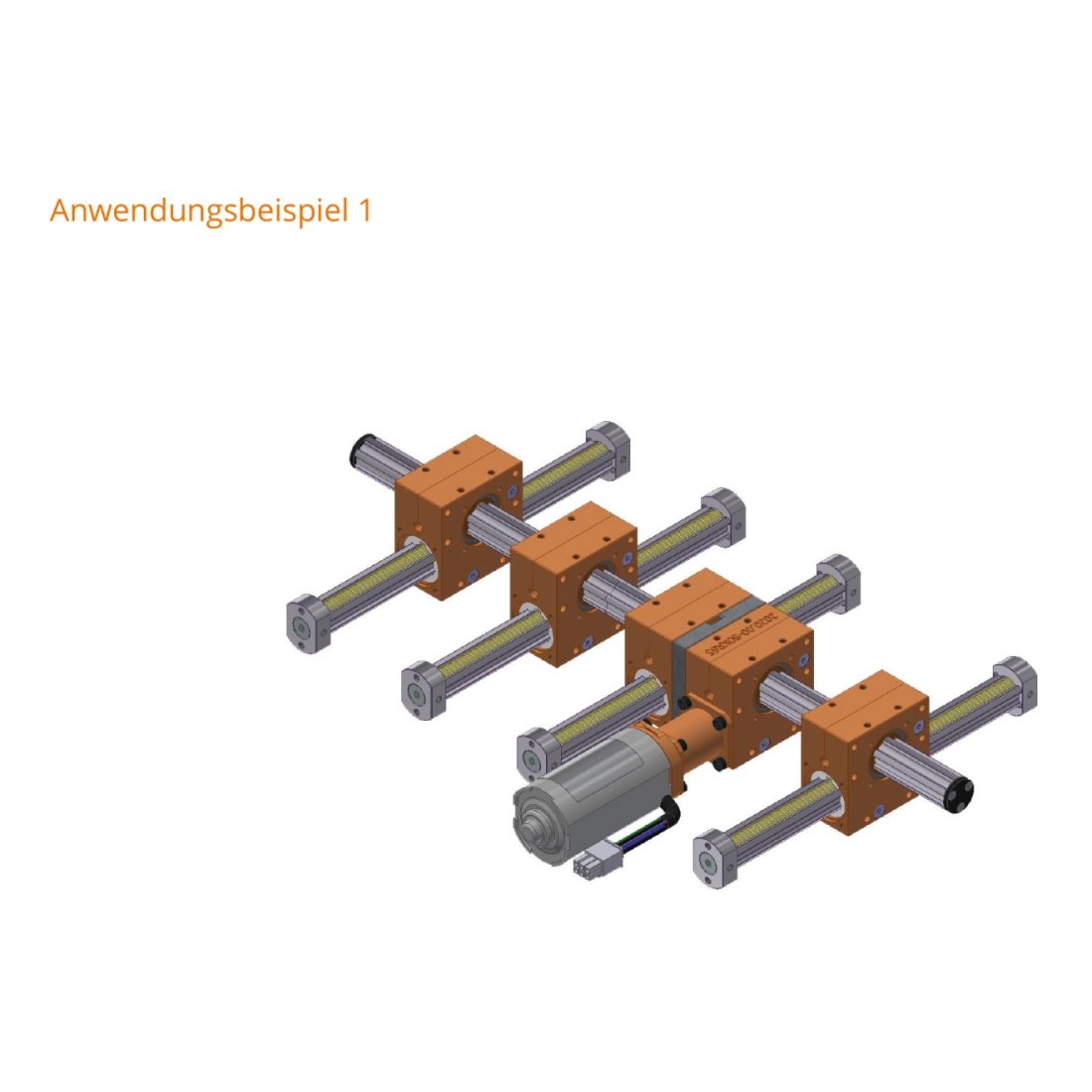

Beschreibung

Universell einsetzbares und wartungsfreies Schneckenradgetriebe in einer Baugröße mit Achsabstand 20 mm und 9 verschiedenen Untersetzungen.Das Gehäuse aus Aluminium oder Zink ist gegen Fettaustritt und Staubeinwirkung gekapselt. Der Schneckenradsatz ist linkssteigend. Die Drehrichtung an der Welle ist beliebig.

Besondere Merkmale

  • Achsenabstand 20 mm
  • Wartungsfreie Fettschmierung

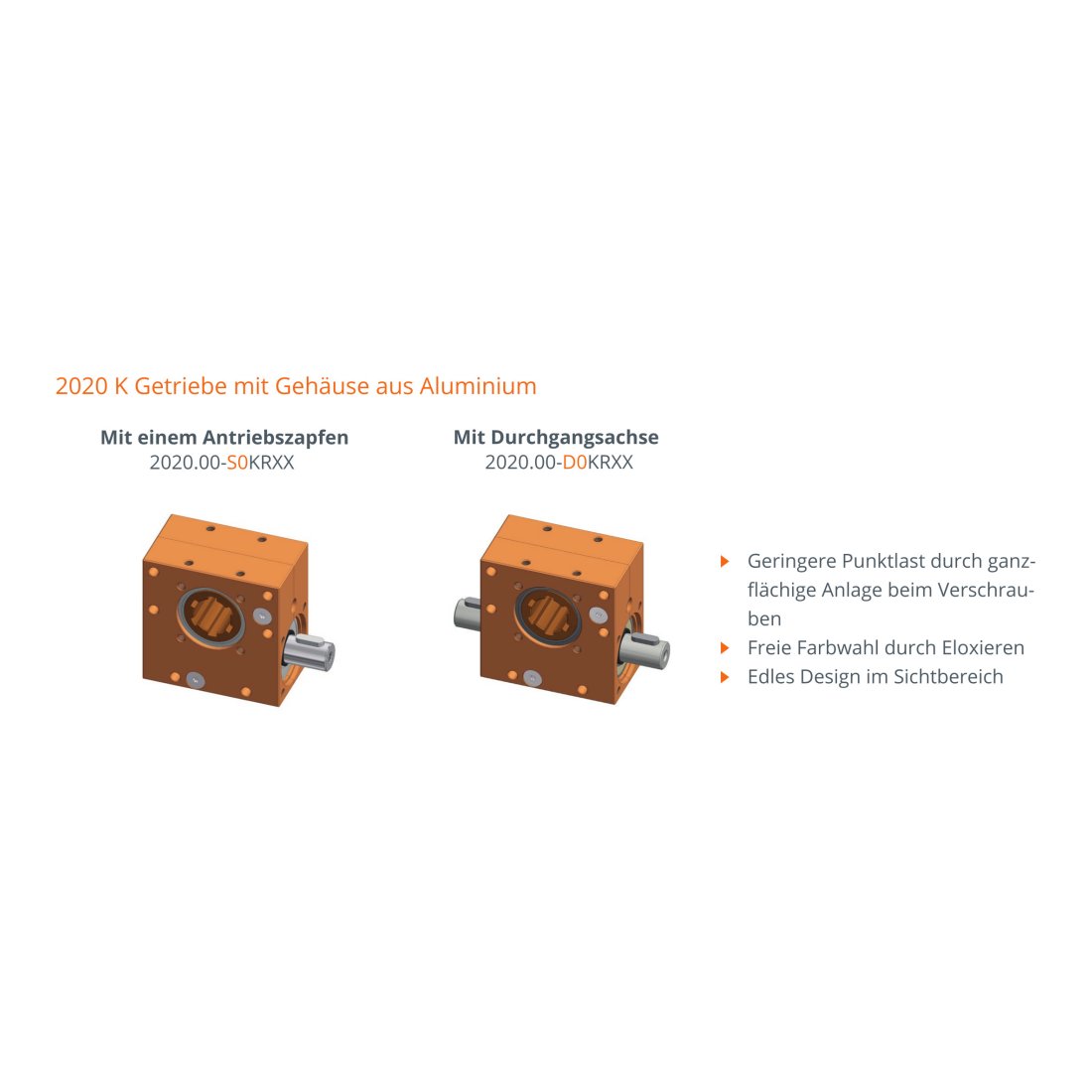

  • Gehäuse: Entweder Aluminium eloxiert oder Zink-Gehäuse in einem materialeinsparenden Design
  • 9 Übersetzungen von 1:1 bis 65:1
  • Verdrehspiel an Abtriebswelle 1° ± 0,5°
  • Einschaltdauer 20 % bei 5 min (1 min ON, 4 min OFF)
  • Lebensdauer von 1.000 Std bei:
    • voller Belastung und
    • Eingangsdrehzahl von 500 U/min und
    • Einschaltdauer 20% bei 5 min und
    • Umgebungstemperatur 20 C°

Variantenschlüssel

  • Das Schneckengetriebe Ket-Motion 2020 K ist in verschiedenen Varianten verfügbar. Die Varianten setzen sich nach einem Bestellschlüssel zusammen, den Sie auf dem Datenblatt finden.

Technische Angaben

  • Variante mit Keilwellen-Anbindung: Zul. Kräfte Abtriebsseite FA= 120 N bei FR= 0 N und FR= 120 N  FA= 0 N
  • Die Lage der Passfedern sind im Standard bei Varianten D nicht fluchtend. Bei Bedarf auf Anfrage möglich
Bestell-Nr. Übersetzung i Selbsthemmung
statisch
Antriebsdrehzahlbereich
n in min -1
Max. Abtriebsdrehmoment
M in Nm
Max. Antriebsdrehmoment
M in Nm
Antriebsseite Wirkungsgrad in %
Radialkraft1) FR in N Axialkraft2) FA in N
2020.00-XXKR65 65 : 1 Ja 100/500/1000 4,5/3,8/3 0,2/0,2/0,2 500 500 29
2020.00-XXKR40 40 : 1 Ja 100/500/1000 5,5/4,8/4 0,4/0,3/0,3 400 400 39
2020.00-XXKR30 30 : 1 Ja 100/500/1000 8,5/7/5,5 0,6/0,5/0,4 350 350 45
2020.00-XXKR23 23 : 1 Ja 100/500/1000 10/8/6 0,9/0,7/0,5 250 250 50
2020.00-XXKR18    18:1 ja 100/500/1000 11/9/7 1,1/0,9/0,7 250 250 55
2020.00-XXKR15 15:1 nein 100/500/1000 12/10/8 1,5/1,3/1 250 250 52
2020.00-XXKR13 13:1 nein 100/500/1000 15/13/11 2,1/1,8/1,5 200 200 56
2020.00-XXKR05 5:1 nein 100/500/1000 10/8/6 2,9/2,3/1,7 200 200
70
2020.00-XXKR01 1:1 nein 100/500/1000 1,5/1/0,65 2,1/1,4/0,9 250 250 73

1) Die Werte von FR gelten nur wenn FA = 0 N
2) Die Werte von FA gelten nur wenn FR = 0 N
