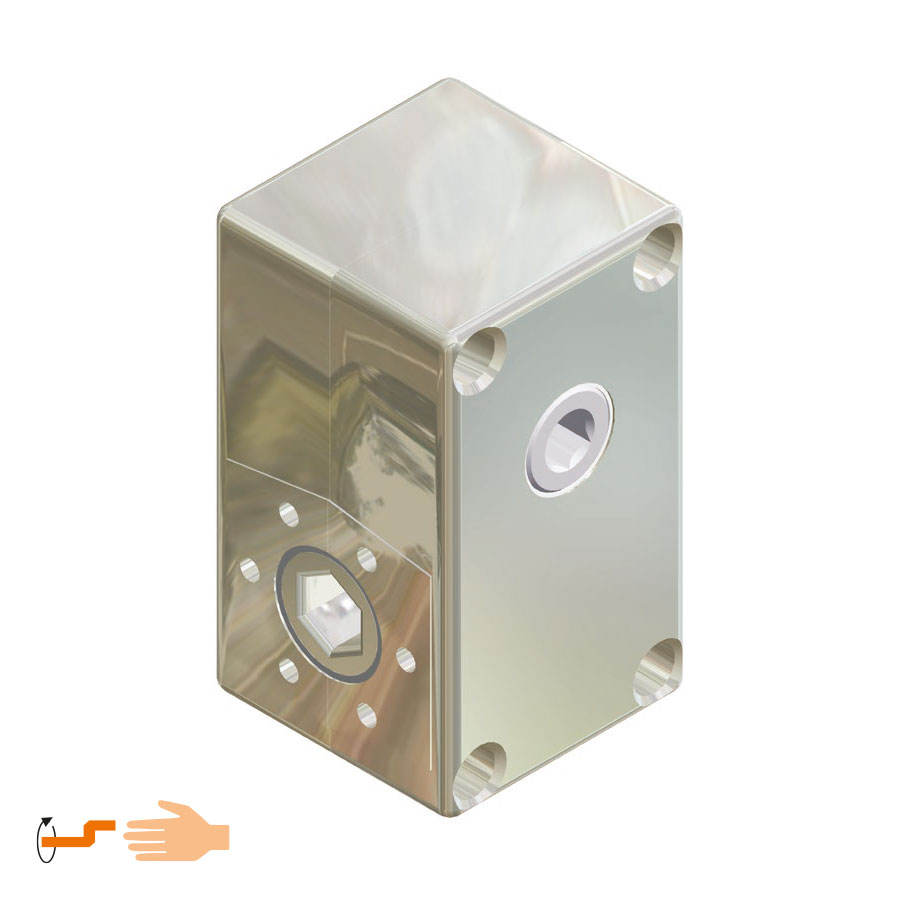

Schneckenradgetriebe 4731 | 4739 | 4743 | 4745
Beschreibung
Ein Schneckengetriebe zur Umleitung der Drehbewegung um 90°.
Dank des Baukastensystems kann, passend zur benötigten Anbausituation, das Getriebe individuell zusammengesetzt werden. Kompaktes Design bei maximalem Drehmoment, Robustheit und eine leichtgängige Kraftübertragung zeichnen das Getriebe aus. Einfache und flexible Schraubbefestigung ermöglicht eine einfache Montage.
Besondere Merkmale
- Wartungsfrei
- Gehäuse aus Zinkdruckguss
- Baugröße 40 x 40 x 70 mm
- 5 Übersetzungen 1:1, 2:1, 8.5:1, 20:1, 30:1
- Auf Anfrage sind auch andere Übersetzungen möglich
- Achsenabstand 25 mm
- Für den manuellen Betrieb ausgelegt
Variantenbildung
Bezeichnung der letzten 4 Stellen der Bestellnummer
| BohrungenAbtriebsseite(siehe Zeichnungen) | Bohrungen Antriebsseite(siehe Zeichnung) | Abtrieb durchgehend(siehe Zeichnung) | Antrieb(siehe Zeichnung) | |||||||||
| 3.3 mm | M4 | 7 mm | M4 | M8 | 4kt SW10 |
4kt SW8 |
Tr14x4 rechts |
6kt SW9 |
6kt SW10 |
6kt SW6 |
6kt SW7 |
4kt SW8 |
| 1XXX | 2XXX | X1XX | X2XX | X3XX | XX1X | XX2X | XX3X | XX4X | XX5X | XXX1 | XXX2 | XXX3 |
| Baureihe | 4731.00-XXXX | 4743.00-XXXX | 4739.00-XXXX | 4742.00-XXXX | 4745.00-XXXX |
| Übersetzung | 1:1 | 2:1 | 8.,5:1 | 20:1 | 30:1 |
| Selbsthemmung | Nein | Nein | Ja | Ja | Ja |
| Max. Abtriebsdrehmoment | 2 Nm | 3 Nm | 9 Nm | 15 Nm | 17 Nm |
| Vorzugstyp | 4731.00-2242 | 4743.00-2311 |
4739.00-2311 |
4742.00-1153 |
4745.00-2311 |
| Shop |  |
|
|
|
3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer abgespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z.B. dem kostenlosen Autodesk Viewer) öffnen und anschauen. Zum Download unserer 3D-Daten müssen Sie sich in Ihr Kundenkonto einloggen. Falls Sie noch kein Kundenkonto besitzen, können Sie sich jetzt registrieren.
