Steuerungen

Beschreibung

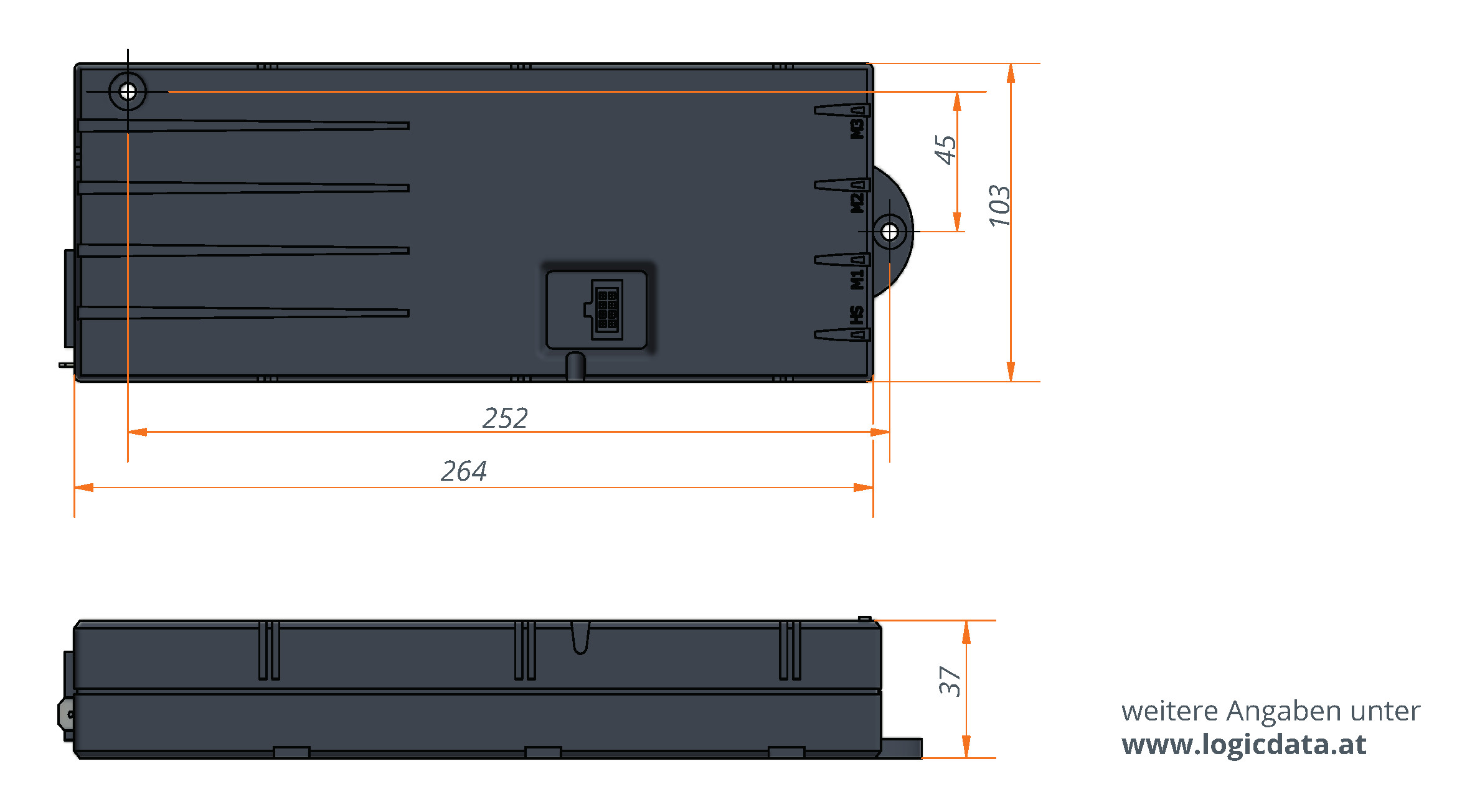

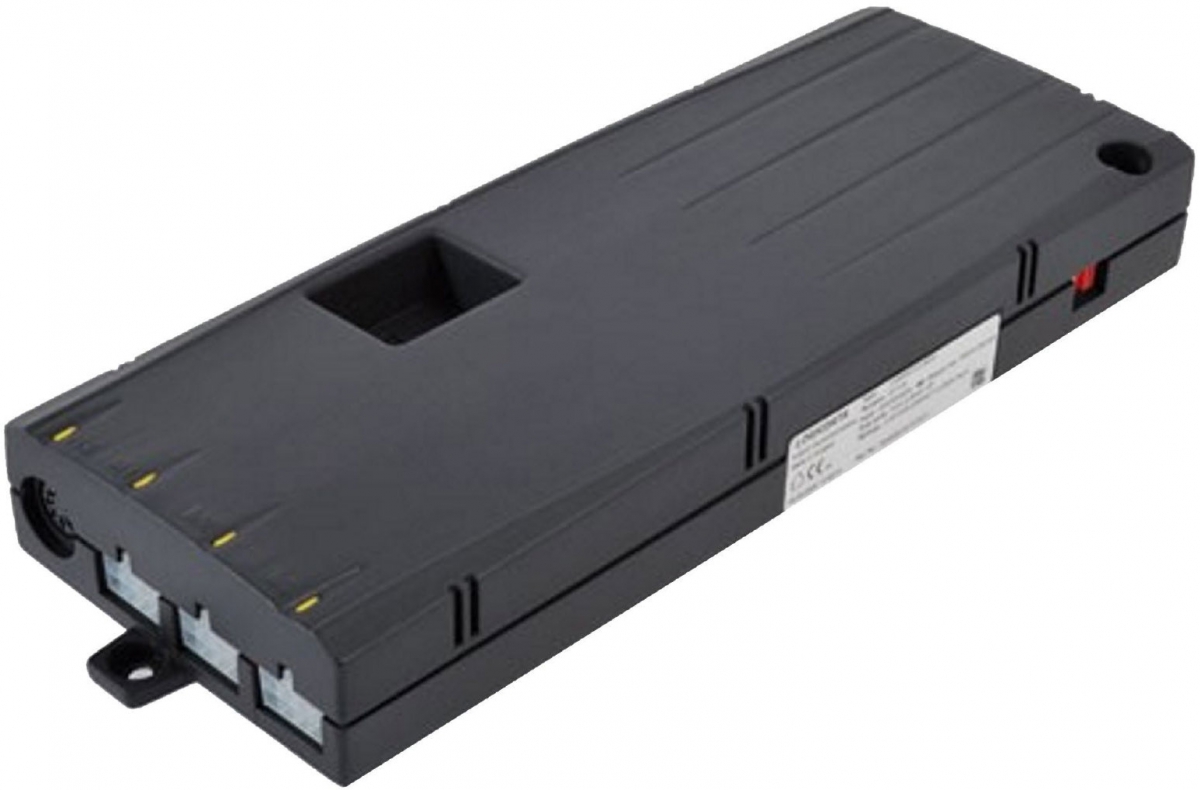

Compact ist die Motorsteuerung für elektrisch höhenverstellbare Arbeitsplätze und ist auf alle Ketterer Antriebe abgestimmt.
Mit einer Steuerungseinheit können:

  • bis zu drei Antriebe im parallelen Aufbau kontrolliert werden (ein bzw. zwei Antriebe folgen dem Masterantrieb)
  • zwei Antriebe synchron kontrolliert werden (d.h. Antriebe einzeln angesteuert)
  • passenden Kabeln

Besondere Merkmale

  • Steuerung Compacteco,Firmware-Version 1.9
  • Netzspannungsvarianten: 230 V und 110 V
  • Hub ist über den Handschalter mit Display (HSU-MDF-4M2-LD oder TOUCHfx) frei programmierbar
  • Ein gewünschter Hub kann auf Anfrage durch Ketterer vorprogrammiert werden
  • Einschaltdauer 2 min. ON / 18 min. OFF

Technische Hinweise

  • Netzkabel muss separat bestellt werden
  • Zum Einprogrammieren bzw. Verändern des Hubes vor Ort ist immer ein Handschalter mit Display erforderlich (siehe Handschalter und Motorkabel)
  • Bitte beachten Sie die zulässige Einschaltdauer der Steuerung. Beim Überschreiten der Betriebszeiten schaltet die Steuerung automatisch ab
  • Achtung: Elektroantriebe haben in der Regel eine kürzere Einschaltdauer als Steuerungen und sind somit systemführend


3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer abgespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z.B. kostenloser Autodesk Viewer) öffnen und anschauen.

Steuerungen Beschreibung zur Verwendung mit Antrieben
1000.49-36 / Compact-e-3-KTS-4778-EU ein bis drei Antriebe parallel (4778, 4779)**
1000.49-46 / Compact-e-3-KTS-4778-US ein bis drei Antriebe parallel
1000.49-37 / Compact-e-3-KTS-4779-EU ein bis drei Antriebe parallel
1000.49-47 / Compact-e-3-KTS-4779-US ein bis drei Antriebe parallel
1000.49-01 / Compact-e-3-KTS-4630-EU ein bis drei Antriebe parallel 3143, 4114, 4630, 4640, 4701, 4773) * (4642, 4643) **
1000.49-02 / Compact-e-3-2-KTT-4630-EU zwei Antriebe synchron
1000.49-11 / Compact-e-3-KTS-4630-US ein bis drei Antriebe parallel
1000.49-12 / Compact-e-3-2-KTT-4630-US zwei Antriebe synchron
1000.49-03 / Compact-e-3-KTS-3130-EU ein bis drei Antriebe parallel (3120, 3121, 3130, 3131)**
1000.49-04 / Compact-e-3-2-KTT-3130-EU zwei Antriebe synchron
1000.49-13 / Compact-e-3-KTS-3130-US ein bis drei Antriebe parallel
1000.49-14 / Compact-e-3-2-KTT-3130-US zwei Antriebe synchron
1000.49-05 / Compact-e-3-KTS-3122-EU ein bis drei Antriebe parallel 3122 **
1000.49-06 / Compact-e-3-2-KTT-3122-EU zwei Antriebe synchron
1000.49-15 / Compact-e-3-KTS-3122-US ein bis drei Antriebe parallel
1000.49-16 / Compact-e-3-2-KTT-3122-US zwei Antriebe synchron
1000.49-09 / Compact-e-3-KTS-3133.00-EU ein bis drei Antriebe parallel 3133.00 **
1000.49-10 / Compact-e-3-2-KTT-3133.00-EU zwei Antriebe synchron
1000.49-19 / Compact-e-3-KTS-3133.00-US ein bis drei Antriebe parallel
1000.49-20 / Compact-e-3-2-KTT-3133.00-US zwei Antriebe synchron
1000.49-07/ Compact-e-3-KTS-3133.48-EU ein bis drei Antriebe parallel 3133.48 **
1000.49-08 / Compact-e-3-2-KTT-3133.48-EU zwei Antriebe synchron
1000.49-17 / Compact-e-3-KTS-3133.48-US ein bis drei Antriebe parallel
1000.49-18 / Compact-e-3-2-KTT-3133.48-US zwei Antriebe synchron

* Motorkabel 4138.53-01/ Länge 1 m oder 4138.53-02/ Länge 2 m
** Motorkabel 3122.53-02/ Länge 1.75 m

Netzkabel Connector
3143.53-22 / Netzkabel LOG-CBL-PWK für Steuerung mit 3-poligen Schuko-Stecker - Europa
3143.53-23 / Netzkabel LOG-CBL-PWK-UK für Steuerung mit 3-poligen Stecker - UK
3143.53-24 / Netzkabel LOG-CBL-PWK-DK für Steuerung mit 3-poligen Stecker - Dänemark
3143.53-25 / Netzkabel LOG-CBL-PWK-SW für Steuerung mit 3-poligen Stecker - Schweiz
3143.53-28 / Netzkabel LOG-CBL-PWK-USA für Steuerung mit 3-poligen Stecker - USA
