t-Rex 3200 I-44-89-L12 S2 (lange Version, Fokus Drehzahl)

Beschreibung

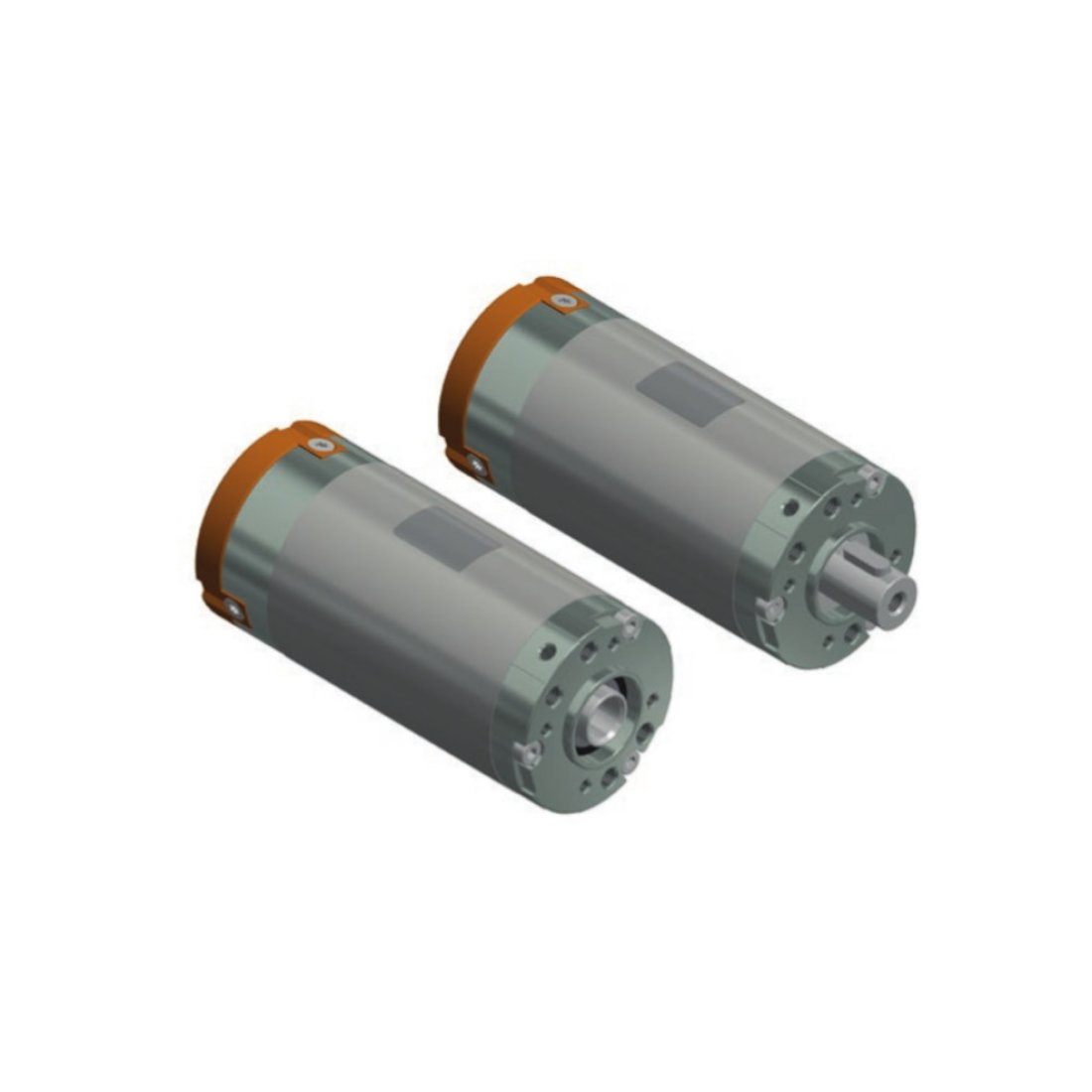

14-poliger BLDC Motor mit leistungsstarken Neodymmagneten und drei digitalen Hallsensoren zur Rotorlageerfassung. Die elektrischen Anschlüsse sind als Stecksystem ausgeführt. Für den Betrieb des Motors ist eine zusätzliche Leistungselektronik notwendig. Auf Anfrage gibt es auch die Ausführungsart des Motors mit einer Hohlwelle. Diese ermöglicht die Durchführung der Leitungen durch den Motor hindurch oder die Realisierung eines beidseitigen Abtriebs.

Besondere Merkmale

  • Ausgelegt mit Fokus auf Drehzahl
  • Außerordentliche Leistungsdichte: 3 mal stärker als Motoren vergleichbarer Baugröße
  • BHohe Überlastungsfestigkeit
  • Sonderwicklung auf Anfrage
  • Auslegung und Herstellung des Motors auf einen bestimmten Betriebspunkt ist möglich


t-Rex 3200 I-44-89 L12 S2 DH 3200.00-0004
Nennspannung 24 VDC 36 VDC
Nennstrom 4,0 A 4,0 A
Nenndrehmoment 0,3 Nm 0,2 Nm
Nenndrehzahl 2418 1/min 3767 1/min
Wellenleistung im Nennmoment 67 W 79 W
Max. Wirkungsgrad 74 % 76 %
Leerlaufdrehzahl 2680 1/min 4053 1/min
Leerlaufstrom 0,55 A 0,56 A
Stillstandsmoment 2 Nm 2 Nm
Anlaufstrom bei Stillstandsmoment 22,7 A 21,6 A
Drehmomentkonstante 0,09 Nm/A 0,09 Nm/A
Drehzahlkonstante 112 rpm/V 113 rpm/V



Motorparameter
Anschlusswiderstand (Phase-Phase) 27 Ohm
Anschlussinduktivität (Phase-Phase) 45 mH
Rotorträgheitsmoment 26,5 kg* mm²
Anzahl Pole 14
Verschaltungsart Stern
Anzahl Spule pro Phase 2
Verschaltung Spulen 2 Serie
Drehrichtung bidirektional
