Umlenkgetriebe 3039
Beschreibung
Kegelradgetriebe für die Umlenkung einer Drehbewegung im 90°-Winkel.
Das Getriebe kann sowohl mit einer 6kt-Achse mit kundenspezifischer Länge als auch ohne Achse geliefert werden. Eine einfache Schraubbefestigung ermöglicht eine unkomplizierte Montage.
Besondere Merkmale
- Wartungsfrei
- Gehärtete Stahlkegelräder
- Gehäuse aus glasfaserverstärktem Kunststoff
- Übersetzung 1:1
- Sowohl für den manuellen, als auch für den elektromotorischen Antrieb geeignet

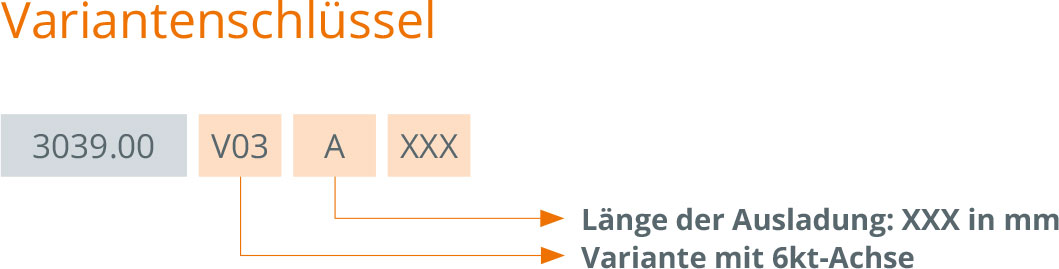

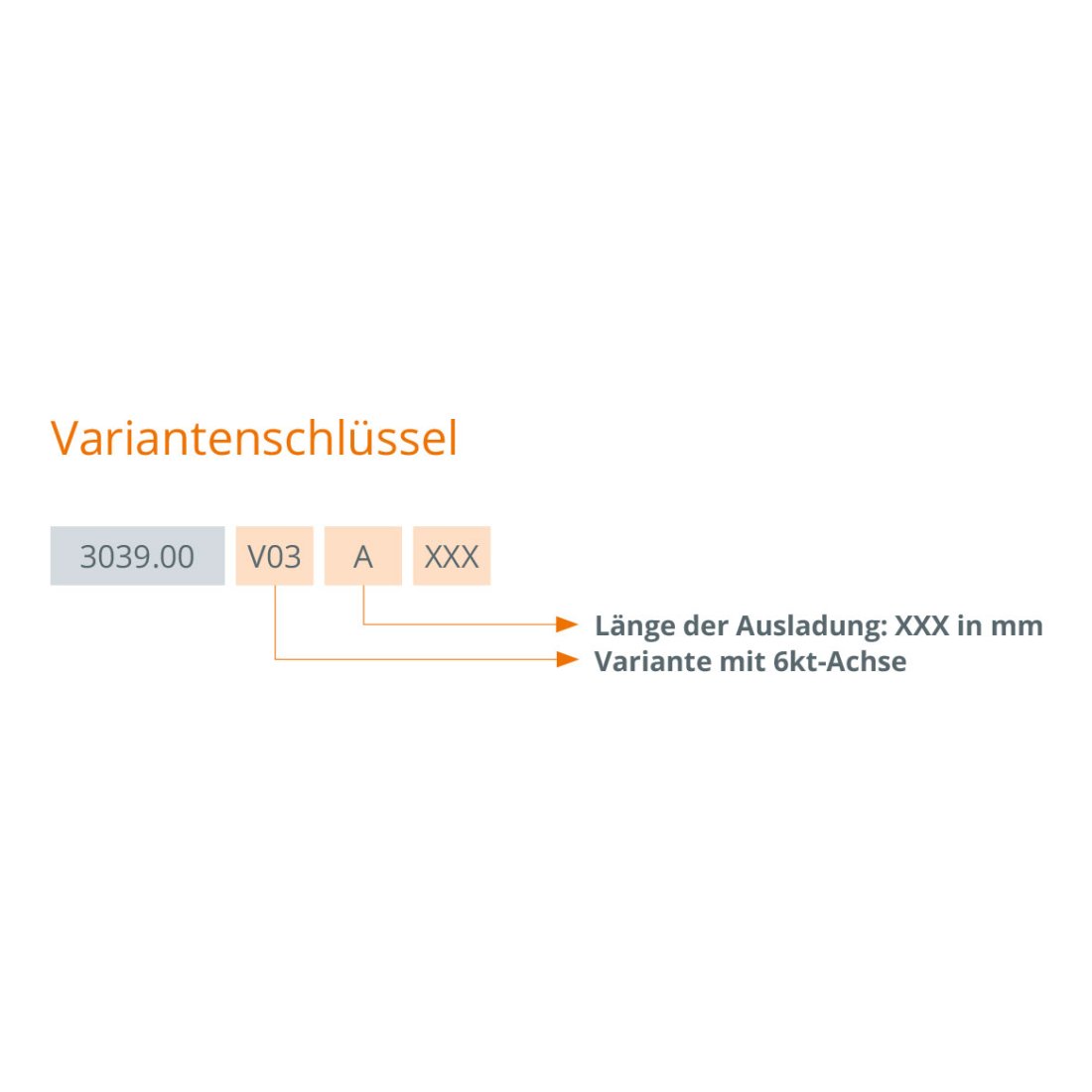

| Baureihe | 3039.00-0001 | 3039.00-V03AXXX |
| Shop |  |
|
| Übersetzung | 1:1 | 1:1 |
| Antrieb/Abtrieb | 6ktSW6 | 6ktSW6 |
| Anzahl der Zahnräder | 2 | 2 |
| Max. Antriebsdrehmoment | 4 Nm | 4 Nm |
| Ausladung A | - | Kundenspezifisch |
| Gehäuse | Kunststoff | Kunststoff |
3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer abgespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z.B. dem kostenlosen Autodesk Viewer) öffnen und anschauen. Zum Download unserer 3D-Daten müssen Sie sich in Ihr Kundenkonto einloggen. Falls Sie noch kein Kundenkonto besitzen, können Sie sich jetzt registrieren.
