Winkelgetriebe Ket-Bee 200X L-Getriebe
2x Vollwelle
Beschreibung
Eine Kegelradgetriebe-Familie bestehend aus 10 Baugrößen für einen vielfältigen Einsatz als Winkelgetriebe. Kompaktes Design bei maximalem Drehmoment, Robustheit und eine leichtgängige Kraftübertragung zeichnen das Getriebe aus. Eine einfache Schraubbefestigung ermöglicht die unkomplizierte Montage.
Besondere Merkmale
- Wartungsfrei und geräuscharm
- Gehärtete Stahlkegelräder
- Gehäuse Aluminium eloxiert (orange oder silber)
- Übersetzung 1:1
- Zulässige Betriebstemperatur -20°C bis +60°C
- Verdrehspiel an Abtriebswelle 3° ± 1°
- Einschaltdauer 20 % bei 5 min (1 min ON, 4 min OFF)
- Lebensdauer von 1000 Stunden bei: - voller Belastung und
- Eingangsdrehzahl von 500 U/min und
- Einschaltdauer 20% bei 5 min
| Bestell.-Nr. | Shop | Drehzahlbereich n in min-1 |
max. Drehmoment M in Nm |
Radial- und Axialbelastung* FR in N FN in N |
Teilegewicht in kg |
|
| 2000.00-LXAXXR1 | 2000.00-L0A04R1  | 100/500/1000 | 0,28/0,08/0,04 | 48 | 48 | 0,03 |
| 2001.00-LXAXXR1 | 2001.00-L0A06R1 |
100/500/1000 | 0,35/0,1/0,05 | 60 | 60 | 0,05 |
| 2002.00-LXAXXR1 | 2002.00-L0A06R1 2002.00-L0A08R1 |
100/500/1000 | 0,75/0,3/0,15 | 100 | 100 | 0,07 |
| 2003.00-LXAXXR1 | 2003.00-L0A08R1 2003.00-L0A10R1 |
100/500/1000 | 2,5/1/0,5 | 120 | 120 | 0,14 |
| 2004.00-LXAXXR1 | 2004.00-L0A08R1 2004.00-L0A12R1 |
100/500/1000 | 4/1,5/0,75 | 140 | 140 | 0,19 |
| 2005.00-LXAXXR1 | 2005.00-L0A08R1 2005.00-L0A12R1 |
100/500/1000 | 5/2/1 | 240 | 240 | 0,28 |
| 2006.00-LXAXXR1 | 2006.00-L0A10R1 2006.00-L0A12R1 |
100/500/1000 | 8/3/1,5 | 550 | 550 | 0,33 |
| 2007.00-LXAXXR1 | 2007.00-L0A12R1 |
100/500/1000 | 10/4/2 | 550 | 550 | 0,40 |
| 2008.00-LXAXXR1 | 2008.00-L0A12R1 |
100/500/1000 | 12/5/2,5 | 600 | 600 | 0,57 |
| 2009.00-LXAXXR1 | 2009.00-L0A12R1 |
100/500/1000 | 14/6/3 | 750 | 750 | 0,80 |
* Die Werte von FR gelten nur wenn FA = 0 N
Die Werte von FA gelten nur wenn FR = 0 N
| Getriebetyp | Abmaße in mm | ||||||||||||||||||
| a | b | d | e | f | g | h | i | j | q | s | t | u | |||||||
| 2000 | 15 | 18,5 | 26 | ø2,6 | M2,5x5 | ø11 | 11 | 8 | 4,5 | 1,1 | M2,5x5 | 11 | 9 | ||||||
| 2001 | 18 | 23 | 32 | ø3,1 | M3x10 | ø13 | 13 | 8,5 | 6 | 2,1 | M3x6 | 13 | 11 | ||||||
| 2002 | 20 | 25 | 35 | ø3,1 | M3x10 | ø16 | 15 | 10 | 7 | 2,05 | M3x6 | 15 | 10 | ||||||
| 2003 | 24 | 30 | 42 | ø4,1 | M4x10 | ø19 | 18 | 12 | 8 | 2 | M4x8 | 18 | 16 | ||||||
| 2004 | 26 | 33 | 46 | ø4,1 | M4x10 | ø21 | 20 | 13 | 9 | 2 | M4x8 | 20 | 16 | ||||||
| 2005 | 30 | 38 | 53 | ø4,1 | M4x10 | ø24 | 22 | 15 | 11 | 2,1 | M4x8 | 22 | 16 | ||||||
| 2006 | 32 | 40 | 56 | ø4,1 | M4x10 | ø28 | 24 | 17 | 12 | 2,1 | M4x8 | 24 | 16 | ||||||
| 2007 | 35 | 42,5 | 60 | ø4,1 | M4x10 | ø30 | 26 | 17,5 | 13,5 | 2,1 | M4x8 | 26 | 16 | ||||||
| 2008 | 40 | 48 | 68 | ø5,1 | M4x10 | ø32 | 30 | 20 | 15 | 2 | M5x10 | 30 | 20 | ||||||
| 2009 | 45 | 54,5 | 77 | ø5,1 | M4x10 | ø37 | 35 | 22,5 | 17,5 | 3,3 | M5x10 | 35 | 20 | ||||||

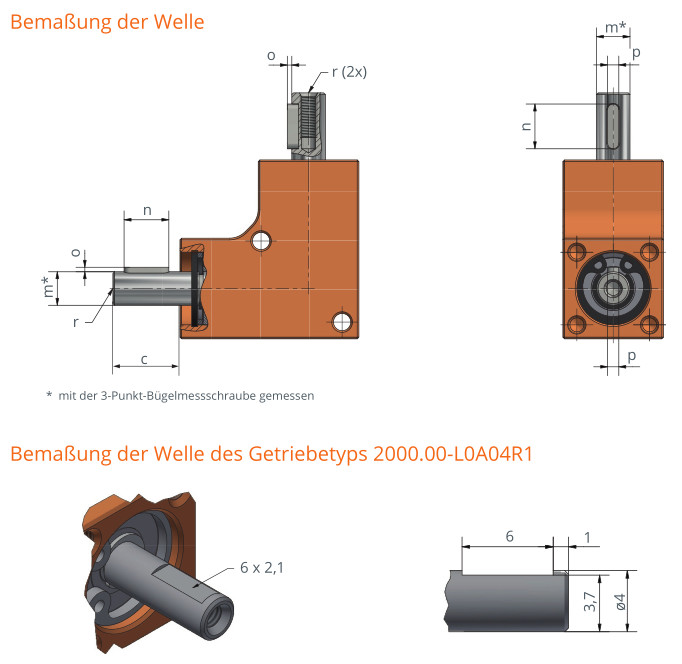

| Getriebetyp | ø Welle | Wellenlänge | Maße Passfeder | Gewindebohrung innen | Bestell.- Nr. | ||
| m* | c | n | o | p | r | ||
| 2000 | ø4j5 | 10 | 0 | 0 | 0 | M2,5x5 | 2000.00-LXA04R1 |
| 2001 | ø6j6 | 12 | 8 | 0,8 | 2 | M3x8 | 2001.00-LXA06R1 |
| 2002 | ø6j6 ø8j6 |
12 12 |
8 8 |
0,8 0,8 |
2 2 |
M3x6 M3x8 |
2002.00-LXA06R1 2002.00-LXA08R1 |
| 2003 | ø8j6 ø10j6 |
16 16 |
10 12 | 0,8 0,8 |
3 4 |
M4x8 M4x8 |
2003.00-LXA08R1 2003.00-LXA10R1 |
| 2004 | ø8j6 ø12j6 |
16 16 |
10 12 |
1,2 1,5 |
3 4 |
M4x8 M5x8 |
2004.00-LXA08R1 2004.00-LXA12R1 |
| 2005 | ø8j6 ø12j6 |
16 16 |
10 12 |
1,2 1,5 |
3 4 |
M4x8 M5x8 |
2005.00-LXA08R1 2005.00-LXA12R1 |
| 2006 | ø10j6 ø12j6 |
16 16 |
10 12 |
1,2 1,5 |
3 4 |
M4x8 M5x8 |
2006.00-LXA10R1 2006.00-LXA12R1 |
| 2007 | ø12j6 | 16 | 12 | 1,5 | 4 | M5x8 | 2007.00-LXA12R1 |
| 2008 | ø12j6 | 16 | 12 | 1,5 | 4 | M5x8 | 2008.00-LXA12R1 |
| 2009 | ø12j6 | 16 | 12 | 1,5 | 4 | M5x8 | 2009.00-LXA12R1 |
3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer abgespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z.B. dem kostenlosen Autodesk Viewer) öffnen und anschauen. Zum Download unserer 3D-Daten müssen Sie sich in Ihr Kundenkonto einloggen. Falls Sie noch kein Kundenkonto besitzen, können Sie sich jetzt registrieren.
